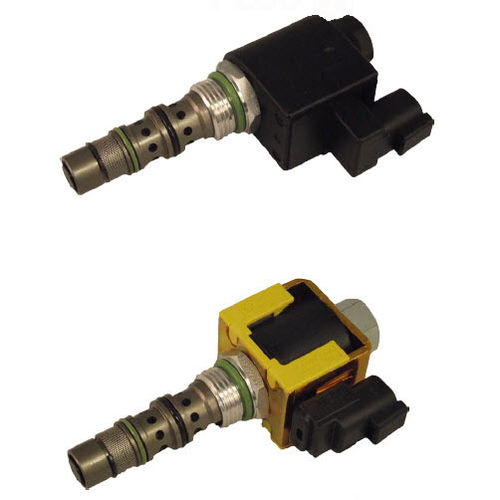

Elettrovalvola PPR09-POD

Di riduzione della pressione proporzionale/alleviare valvola, Operated pilota, normalmente aperto per vuotare. Senza la corrente alla bobina, «l'a pressione ridotta» (porto 3) è collegato per vuotare (porto 4), mentre bloccando l'entrata (porto 2). Corrente è aumentato alla bobina, entrata (porto 2) è collegato «ad a pressione ridotta» (porto 3), aumentante proporzionalmente «l'a pressione ridotta» come indicato sulle curve di prestazione. Se «l'a pressione ridotta» supera la regolazione indotta dalla bobina, la pressione è alleviata vuotare (porto 4). Questa valvola di 09 serie usa una cavità di 10 dimensioni con un tubo e una bobina di 08 dimensioni, fornenti un prodotto ottimale per l'alto flusso e la pressione bassa, mentre minimizza la perdita di pressione nel sistema. Questa valvola precedentemente è stata marcata a caldo come XRP 044. Applicazioni Le applicazioni comuni comprendono il controllo pilota proporzionale a bassa pressione delle frizioni o delle valvole direzionali grandi idraulicamente di pilotaggio della bobina. Riferisca ai circuiti di esempio. Utilizzi lo schermo facoltativo per contribuire a proteggere l'azionatore dalle grandi particelle. Selezioni la bobina robusta per quelle condizioni ambientali estreme – estremi di tensione, temperatura elevata, scossa & vibrazione, prodotti chimici e/o ingression dell'acqua. Nota: Per la prestazione ottimale installi con l'elettrovalvola a solenoide sotto il livello di olio del carro armato nella posizione orizzontale, riducente la probabilità per aria bloccata nella valvola.
