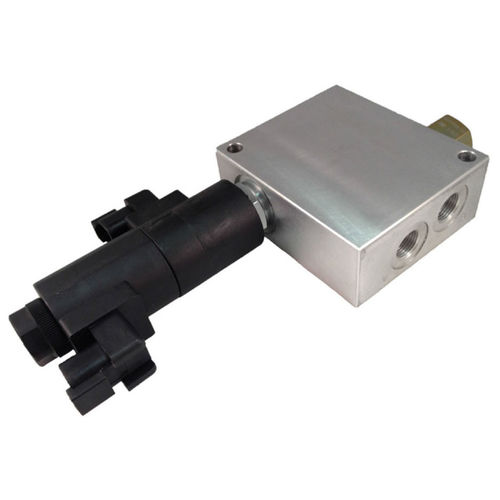

Ripartitore di flusso idraulico PFD10-OD

di portata a priorità variabilecon controllo proporzionale a distanza

PFD10-OD: Divisore di flusso proporzionale, 10 dimensione, normalmente aperta, divisore. Ciò è un proporzionale, compensativo, normalmente aperto, flusso che si divide, pre-ha costruito HIC. Quando non c'è corrente applicata alle bobine, il flusso dell'entrata è diviso ugualmente fra i porti A ed il B. come esempio, se il flusso dell'entrata è di 40 LPM, di uscire i porti A e la B divideranno ugualmente 20 LPM. La curva di prestazione sotto mostra gli esempi di flusso dell'input di 40, 20 e 10 LPM. Il flusso minimo dell'entrata è di 10 LPM (2,6 gal/mn). Il rapporto di flusso fra i porti A e B varierà proporzionalmente come corrente è fornito alle bobine S1 o S2. Poichè corrente gli aumenti per arrotolare S2, il flusso a porto B aumenteranno proporzionalmente, mentre diminuzioni del porto A, secondo le indicazioni del grafico. Inversamente, poichè gli aumenti correnti per arrotolare lo S1, il flusso a porto A aumenteranno proporzionalmente, mentre diminuzioni del porto B. Si noti che questo non è una combinatrice, il flusso esce soltanto i porti A e B. Connect il Dott del porto di scolo al carro armato, limitante la pressione su questo porto a 50 barre (720 PSI). Applicazioni Divida proporzionalmente il flusso dell'input fra due motori o i circuiti idraulici (come HICs). I circuiti che possono approfittare di questo HIC pre-costruito vi includono tutta la funzione dove i motori o il HICs richiedono continuamente il flusso e soltanto devono dirigere proporzionalmente la quantità di flusso fra loro. Raggiunga ripetibile, flusso dell'carico-indipendente che si divide con il compensatore incorporato di pressione. Vedi la curva di prestazione qui sotto per le capacità della compensazione. Nota: Per la prestazione ottimale, installi con l'elettrovalvola a solenoide nella posizione orizzontale, riducente la probabilità per aria bloccata nella valvola.
