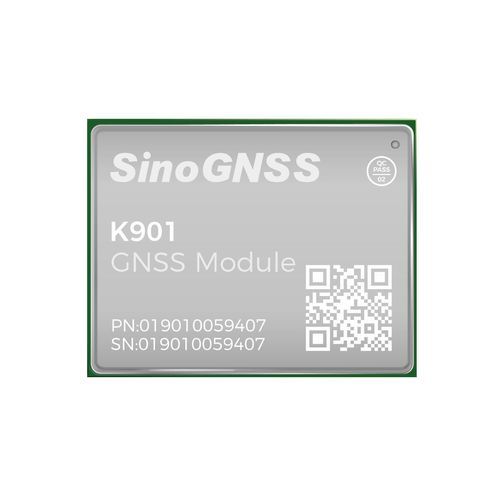

Modulo GNSS GPS K901

GLONASSQZSSGALILEO

Il K901 integra l'avanzato chip SoC QC7820 per offrire una precisione GNSS leader del settore con supporto della costellazione completa. È dotato di un pacchetto SMT compatto, di un consumo energetico bassissimo e di tecnologie anti-interferenza multiple, che lo rendono adatto ad applicazioni con vincoli di spazio e di potenza come IoT e UAV. Caratteristiche principali

• Supporta GPS, BDS-2, BDS-3, GLONASS, GALILEO, NAVIC, QZSS e SBAS
• SoC GNSS ad alta precisione integrato in RF e BB (QC7820)
• Struttura CPU dual-core di nuova concezione
• Dimensioni ridotte e basso consumo energetico
• Supporta i servizi PPP-B2b e PPP-HAS

Performance

• Tracciamento del segnale: GPS: L1C/A, L2P, L2C, L5, L1C; BDS-2: B1I, B2I, B3I; BDS-3: B1I, B3I, B1C, B2a, B2b; GLONASS: G1, G2, G3*; Galileo: E1, E5b, E5a, E5 AltBoC*, E6c*; QZSS: L1C/A, L2C, L5, L1C; SBAS: L1C/A; NAVIC: L5
• Avvio a freddo: < 20 s (aggiungendo il modulo di acquisizione dell'accelerazione)
• Avvio a caldo (con RTC): < 10 s (Tipico)
• Racquisizione segnale: < 1 s
• Tempo di inizializzazione RTK: < 5 s (D < 10 km)
• Affidabilità di inizializzazione: > 99.9 %
• Accuratezza della velocità: ≤ 0.02 m/s
• Accuratezza temporale: 20 ns
• Tempo di convergenza PPP: < 15 min
• Postelaborazione: 2.5 mm + 1 ppm Orizzontale; 5 mm + 1 ppm Verticale
• RTK a linea di base singola: 8 mm + 1 ppm Orizzontale; 15 mm + 1 ppm Verticale
• DGPS: < 0.4 m RMS
• SBAS: 1 m 3D RMS
• Standalone: 1,5 m orizzontale; 3 m verticale
• PPP: 0,1 m orizzontale; 0,2 m verticale

Fisico

• Dimensioni (L × L × A): 12,2 mm × 16 mm × 2,5 mm
• Peso: 1,0 g
• Interfaccia hardware: LGA 24 pin
• Consumo di energia: 0,35 W
• Tensione di ingresso: +3.3 V ± 5% DC
• Temperatura di lavoro: da -40 °C a +85 °C
• Temperatura di stoccaggio: da -55 °C a +125 °C
• Alimentazione del LNA (esterno): +3.3 V ~ +5 V ± 5% VDC @ 0-100 mA
• Gain del LNA: 20 ~ 35 dB (suggerito)
• Impedance Match: 50 Ω

Comunicazioni

• UART: 3
• PPS: 1
• EVENT: 1
• I2C: 1
• Dati di correzione I/O: RTCM 2.X, 3.X
• Dati di posizione in uscita: ASCII (NMEA-0183): GGA, GSA, GSV, RMC, HDT, VHD, ZDA, VTG, GST, GLL; Binario: ComNav Binary
• Tasso di uscita della posizione: 1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 Hz*, 50 Hz* (le voci contrassegnate da * sono supportate da un firmware specifico)

Caratteristiche/Specifiche tecniche

• Produttore: ComNav Technology Ltd.
• Modello: K901
• SoC: QC7820 (SoC GNSS integrato RF e BB di nuova generazione)
• CPU: Architettura dual-core
• Tecnologie anti-interferenza: sistema adattativo interno con ricezione a banda larga, soppressione a banda stretta e reiezione delle onde continue
• Integrazione: pacchetto SMT salvaspazio con piena compatibilità dei pin per una progettazione semplificata
