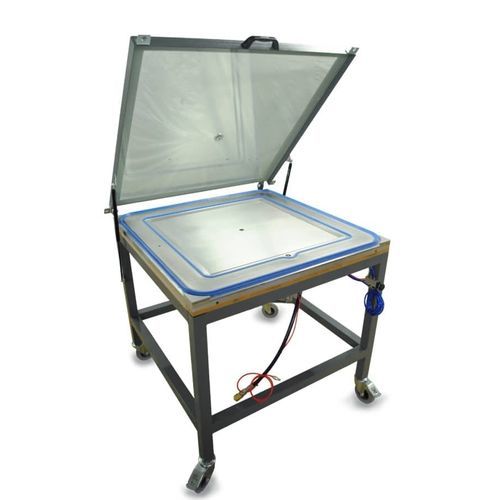

Macchina per prova di portata XM-5101

manualeper pannellia vuoto

Lo stampo inferiore è lavorato con uno spessore fisso della cavità, che può essere ridotto montando piastre di spessore opzionali (gamma di cavità da 0,5 mm a 15 mm) Lo stampo superiore è costituito da una lastra di vetro temperato da 19 mm in una struttura portante in acciaio. Ciò consente di osservare completamente il processo di iniezione Lo stampo è bloccato solo con il vuoto (VRTM) ed è limitato all'uso a basse pressioni fino a 0,5 bar positivi L'iniezione avviene tramite una porta di iniezione periferica con uno sfiato centrale. Lo stampo inferiore è dotato di canali di riscaldamento ad olio/acqua o di riscaldamento elettrico integrale con isolamento appropriato Lo stampo superiore è incernierato e supportato da montanti a gas per facilitarne l'uso Il sistema di espulsione dell'aria è incluso nella specifica standard Opzioni di riscaldamento Riscaldamento: Il riscaldamento ad olio/acqua è consigliato per il riscaldamento fino a 150°c (vedere opzione 08) Il riscaldamento elettrico è consigliato per riscaldamenti fino a 180°c. Sono disponibili due opzioni per il controllo del riscaldamento elettrico (vedere opzioni 09 e 10) Nota: l'isolamento protettivo è necessario per gli stampi che funzionano a una temperatura superiore a 50°c; se si supera questa temperatura, è necessario specificare l'opzione 11. Unità di riscaldamento acqua/olio composta da: Fornito con tubi flessibili in acciaio inox intrecciati Unità di controllo della temperatura con display digitale della temperatura impostata ed effettiva con lettura a 1/10 di grado in °C o °F Riscaldamento commutabile in fasi, da 3kW di funzionamento ad olio a 9kW di funzionamento ad acqua Capacità di riscaldamento: 9kW funzionamento ad acqua, commutabile in stadi da 3,6,9 kW. funzionamento a olio 3kW Capacità della pompa: Motore 0,75 kW Alimentazione: 400V 50Hz 32A 3P+N+E
