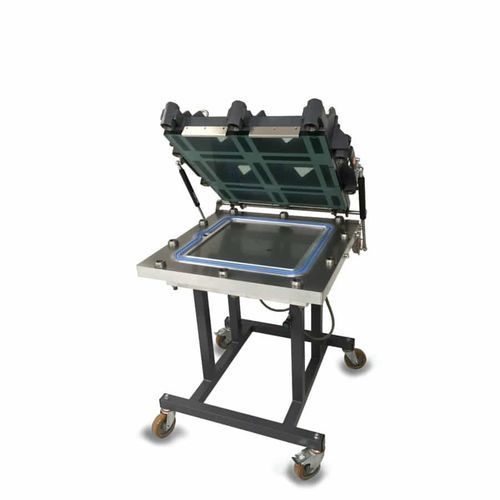

Macchina per prova di portata XM-5103

manualeper pannellia vuoto

Lo stampo inferiore è lavorato con una piastra flangiata periferica mobile che consente la regolazione della vite (spessore massimo 50 mm) Lo stampo superiore è costituito da una lastra di vetro temperato da 25 mm per consentire l'osservazione completa del processo di iniezione (o alluminio lavorato se è richiesto il riscaldamento dello stampo superiore) Entrambe le metà dello stampo sono sostenute da robusti telai in acciaio, per mantenere la precisione alle pressioni positive L'iniezione avviene tramite una porta di iniezione periferica con uno sfiato centrale Le piastre inferiori dello stampo sono dotate di canali di riscaldamento ad olio/acqua o di riscaldamento elettrico integrato con l'isolamento appropriato Lo stampo superiore è incernierato e supportato da montanti a gas per facilitarne l'uso Il sistema di espulsione dell'aria viene fornito con le specifiche standard Riscaldamento: Il riscaldamento ad olio/acqua è consigliato per il riscaldamento fino a 150°c (vedi opzione 02) Il riscaldamento elettrico è consigliato per riscaldamenti fino a 180°c. Sono disponibili due opzioni per il controllo del riscaldamento elettrico (vedere opzioni 03 e 07) Nota: l'isolamento protettivo è necessario per gli stampi che funzionano a una temperatura superiore a 50°c; se si supera questa temperatura, è necessario specificare l'opzione 10. Unità di riscaldamento acqua/olio composta da: Fornita con tubi flessibili in acciaio inox intrecciati Unità di controllo della temperatura con display digitale della temperatura impostata ed effettiva con lettura a 1/10 di grado in °C o °F Riscaldamento commutabile in fasi, da 3kW di funzionamento ad olio a 9kW di funzionamento ad acqua Capacità di riscaldamento: funzionamento ad acqua 9kW, commutabile in stadi 3,6,9kW. funzionamento a olio 3kW Capacità della pompa: Motore 0,75kW Alimentazione: 400V 50Hz 32A 3P+N+E
