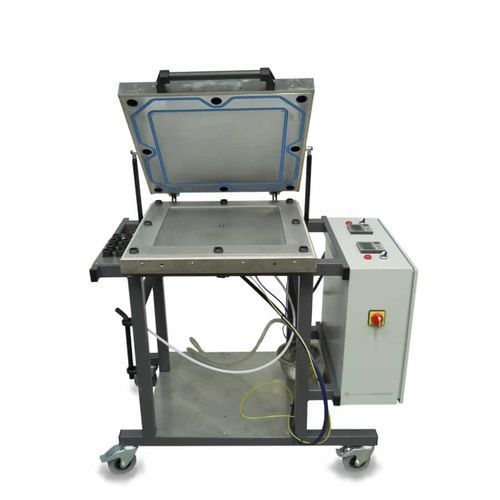

Macchina per prova di portata XM-5104

manualeper pannellia termocoppia

Entrambe le metà dello stampo sono dotate di canali di riscaldamento ad olio/acqua o di riscaldamento elettrico integrale con isolamento adeguato. Per definire lo spessore della cavità del pannello si utilizza una piastra di spessore periferica appropriata. Lo stampo fa tenuta tra le facce superiori e inferiori della piastra di spessore. Lo stampo è fissato meccanicamente con bulloni ed è limitato all'uso a basse pressioni fino a 4 bar (G). Entrambe le metà dello stampo sono progettate per mantenere la precisione a pressioni positive. L'iniezione avviene tramite una porta di iniezione periferica con uno sfiato centrale. Lo stampo superiore è incernierato e supportato da montanti a gas per facilitare l'operazione. Riscaldamento: Il riscaldamento ad olio/acqua è consigliato per il riscaldamento fino a 150°c (vedi opzione 08) Il riscaldamento elettrico è consigliato per riscaldamenti fino a 180°c. Sono disponibili due opzioni per il controllo del riscaldamento elettrico (vedere opzioni 09 e 11) Nota: l'isolamento protettivo è necessario per gli stampi che funzionano a una temperatura superiore a 50° C. Se si supera questa temperatura, è necessario specificare l'opzione 13. Unità di riscaldamento acqua/olio composta da: Fornita con tubi flessibili in acciaio inox intrecciati Unità di controllo della temperatura con display digitale della temperatura impostata ed effettiva con lettura a 1/10 di grado in °C o °F Riscaldamento commutabile in fasi, da 3kW di funzionamento ad olio a 9kW di funzionamento ad acqua Capacità di riscaldamento: funzionamento ad acqua 9kW, commutabile in stadi 3,6,9kW. funzionamento a olio 3kW Capacità della pompa: Motore 0,75kW Alimentazione: 400V 50Hz 32A 3P+N+E Riscaldamento elettrico: Unità di controllo standard composta da: Regolatore di temperatura PID con feedback da termocoppia di tipo K dallo stampo Il sistema di controllo deve comprendere tutti i necessari controlli elettrici di sicurezza e di marcia, compreso il sistema di protezione contro le sovratemperature
