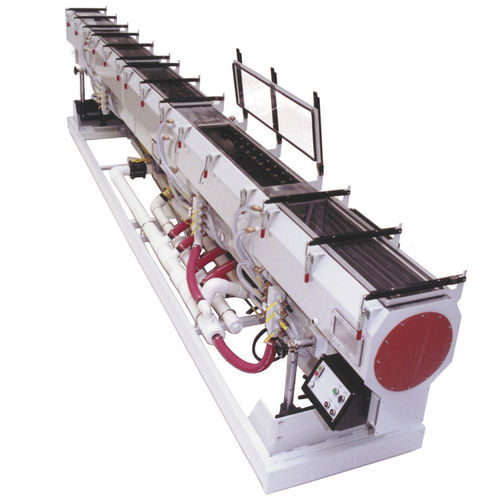

Bagno di raffreddamento per estrusione MSBHI series

per profilatidi tubia polverizzazione dell'acqua

Panoramica Le vasche a spruzzo d'acqua Conair MSBHI Series forniscono spruzzi ad alta pressione e alta intensità per il raffreddamento di estrusioni di tubi, profili e condotte. Rispetto alle vasche a immersione, le MSBHI generano raffreddamento turbolento tramite impatto delle gocce che rimuove il calore più rapidamente ed evita film d'acqua isolanti sulle sezioni massicce, permettendo un raffreddamento più veloce con minore ingombro.

Caratteristiche principali

• Spruzzo ad alta intensità e alta pressione per raffreddamento rapido e a basso ingombro di tubi, profili ed estrusioni
• Collettore acqua integrato con valvole dedicate per ogni camera di spruzzo; barre di spruzzo separate per controllare la direzione e ottimizzare il raffreddamento in base alla geometria del profilo
• Valvole di scarico rapido per drenaggio e manutenzione
• Vasca, serbatoi d'acqua e vaschette di raccolta in acciaio inox; altre superfici verniciate per resistenza alla corrosione
• Disponibile in varie lunghezze e configurazioni di camera per adattarsi alle esigenze della linea di estrusione

Elementi frequentemente richiesti

• Gestione: valvole acqua dedicate per camera, barre di spruzzo individuali e valvole di scarico rapido semplificano l'installazione e la manutenzione
• Materiali: componenti a contatto con l'acqua (vasca, serbatoi, vaschette) in acciaio inox per resistenza alla corrosione
• Lunghezze e configurazioni: modelli disponibili da 16 ft (4,9 m) a due camere fino a 24 ft (7,3 m) a tre camere

Opzioni

• Termometro per vasca superiore o serbatoio
• Sistema di circolazione acqua 7,5 Hp con scambiatore di calore a piastre brasate in acciaio inox ad alte prestazioni — per portate di estrusione inferiori a 600 lb/hr; 180 gpm a 40 psi (basato su chiller a 45 °F e 30 gpm allo scambiatore). Include filtro turbo 3" da 200 gpm
• Sistema di circolazione acqua 10 Hp con scambiatore di calore a piastre brasate in acciaio inox ad alte prestazioni — per portate di estrusione inferiori a 800 lb/hr; 220 gpm a 40 psi (basato su chiller a 45 °F e 45 gpm allo scambiatore). Include due filtri turbo 3" da 200 gpm ciascuno
• Filtro turbo aggiuntivo 2" o 3" con valvola a tre vie e due valvole di non ritorno per commutazione in linea durante la pulizia
• Binario integrato con attuatore elettronico (corsa 36") velocità singola 0,6 in/s; inverter AC e selettore opzionali per velocità lenta 0,2 in/s
• Pompa del vuoto a anello liquido 5 Hp azionata da motore 7,5 Hp (72 cfm), livelli di vuoto fino a 20 in Hg; singola pompa serve tutte le camere con serbatoio integrato comune
• Camera di asciugatura belt‑on‑air con ugelli lock‑line
• Speciale sistema a rulli per profili solidi

Risorse prodotto

• Manuale MSBHI Series Water Spray Tanks
• Catalogo completo dell'attrezzatura
• Scheda tecnica completa: TPEX004-0624 - MSBHI Series Water Spray Tanks (spec sheet)

Specifiche tecniche

• Denominazione serie/modello: MSBHI Series
• Metodo di raffreddamento: spruzzo d'acqua ad alta pressione (vasca ad alta intensità) per raffreddamento turbolento da impatto
• Materiali della vasca: acciaio inox per vasca, serbatoi d'acqua e vaschette di raccolta; altre superfici verniciate per resistenza alla corrosione
• Lunghezze/configurazioni: disponibili da 16 ft (4,9 m) due camere a 24 ft (7,3 m) tre camere
• Opzioni circolazione acqua: sistema 7,5 Hp (per < 600 lb/hr estrusione) — 180 gpm a 40 psi (basato su chiller a 45 °F, 30 gpm allo scambiatore) con filtro turbo 3" (200 gpm)
• Opzioni circolazione acqua: sistema 10 Hp (per < 800 lb/hr estrusione) — 220 gpm a 40 psi (basato su chiller a 45 °F, 45 gpm allo scambiatore) con due filtri turbo 3" (200 gpm ciascuno)
• Opzioni filtro: filtro turbo aggiuntivo 2" o 3" con valvola a tre vie e due valvole di non ritorno per commutazione in linea
• Binario/attuatore: sistema di binario integrato con attuatore elettronico, corsa 36", velocità singola 0,6 in/s (inverter AC opzionale fornisce 0,2 in/s)
• Opzione vuoto: pompa del vuoto a anello liquido 5 Hp azionata da motore 7,5 Hp, 72 cfm, livelli di vuoto fino a 20 in Hg; singola pompa serve tutte le camere e serbatoio integrato comune
• Accessori: camera belt‑on‑air con ugelli lock‑line; sistema a rulli per profili solidi
