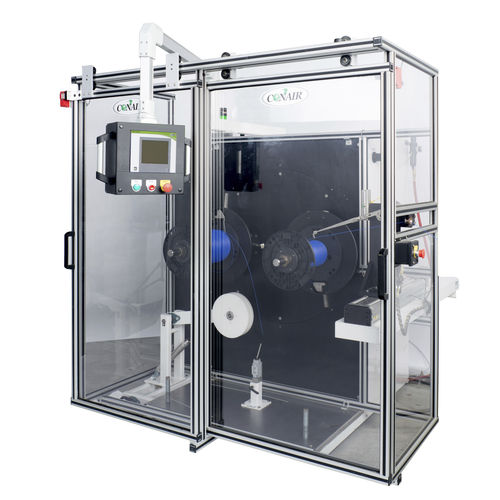

Bobinatrice per tubi ATC Series

di caviautomaticaper linea di estrusione

Panoramica
Gli avvolgitori a doppio mandrino ATC Series di Conair eseguono il bobinamento senza tensione di piccole estrusioni flessibili, riducendo l'attrito ed eliminando le deformazioni. Progettati per applicazioni come tubi flessibili, tubi medicali, cavi riempiti e piccoli profili flessibili, gli ATC consentono il trasferimento completamente automatico su una nuova bobina senza intervento operatore.

Caratteristiche principali

• Precisione servoazionata: Rotazione del mandrino, movimento di traversa e velocità del mandrino sono controllati da servomotori per un posizionamento accurato e un controllo della tensione ripetibile durante il bobinamento ad alta velocità e le operazioni di taglio/trasferimento. I rotoli finiti non richiedono aggiustamenti manuali al cambio prodotto.
• Bobinamento senza deformazioni: Algoritmi di controllo avanzati calcolano i diametri delle spire successive e adattano la velocità di bobinamento e la traversa in funzione delle dimensioni del tubo e della velocità di traino, permettendo al controllo a loop ultrasonico di agire come dispositivo di rifinitura per una posa precisa e senza deformazioni. L'avviamento dell'avvolgitore è sincronizzato con la linea di produzione.
• Memoria ricette: Tutti i parametri operativi (velocità di bobina durante taglio/trasferimento, velocità di traversa, velocità della torretta ecc.) possono essere salvati come ricette per ridurre la variabilità dell'operatore e garantire una produzione ripetibile.
• Taglio e trasferimento completamente automatici: Il bobinamento ad alta velocità senza deformazioni, combinato con la funzione di taglio/trasferimento automatica, elimina l'intervento dell'operatore durante i cambi di bobina.

Opzioni

• Bobine collassabili di ricambio per cambi più rapidi e maggiore tempo di funzionamento.
• Adattamenti bobina personalizzati per adeguarsi a geometrie specifiche del cliente.
• Opzioni di produzione in qualità medicale per conformarsi a ambienti regolamentati.
• Protezione completa in plexiglass per maggiore sicurezza e protezione del prodotto.

Risorse

• Manuale dell'avvolgitore ATC Series
• Scheda tecnica: Controllo ad anello ultrasonico
• Catalogo completo delle attrezzature
• Scheda tecnica completa: TPEX033-0824-ATC-Series.pdf

Specifiche tecniche

• Architettura di avvolgimento senza tensione per ridurre al minimo l'attrito e prevenire la deformazione delle estrusioni delicate.
• Progettato per piccole estrusioni flessibili: tubi flessibili, tubi medicali, cavi riempiti e piccoli profili flessibili.
• Rotazione del mandrino, movimento di traversa e velocità servoazionati per controllo di precisione e alta ripetibilità.
• Algoritmo di controllo avanzato che calcola il diametro della spira e regola la velocità di bobinamento e la traversa per mantenere la tensione ottimale e una posa priva di deformazioni.
• Controllo a loop ultrasonico usato come dispositivo di rifinitura; avviamento automatico sincronizzato con la linea di produzione.
• Capacità di ricette che memorizza tutti i parametri operativi per una produzione ripetibile.
• Taglio e trasferimento completamente automatici su nuova bobina senza intervento dell'operatore.
• Opzioni disponibili: bobine collassabili di ricambio, adattamenti bobina personalizzati, produzione in qualità medicale, protezione completa in plexiglass.
