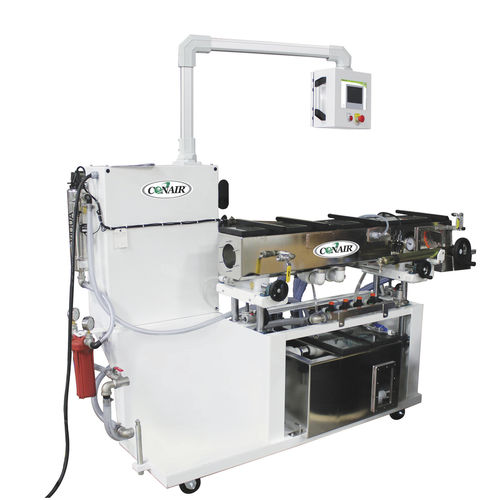

Vasca di calibrazione per tubi MedLine® MedVac series

per estrusionesottovuotoper profilati

Panoramica
I serbatoi di calibratura sotto vuoto MedVac MedLine® a raffreddamento per immersione offrono calibratura a vuoto di precisione per tubi medicali monolume e multilume, dal microdiametro ai grandi diametri. Progettati per i produttori di tubi medicali, combinano superfici bagnate in acciaio inossidabile con controlli digitali per garantire posizionamento stabile e controllo ripetibile del processo.

Caratteristiche

• Serbatoio in acciaio inossidabile
• Vasca di raccolta telescopica monoblocco per una pulizia semplificata e l'eliminazione delle giunzioni nascoste
• Fondo arrotondato per eliminare gli angoli e facilitare la pulizia
• Coperchi in vetro temprato a cerniera da 1/2" (12,7 mm) per visibilità e tenuta affidabile
• Ruote pivotanti in poliuretano con viti di regolazione per posizionamento sicuro
• Regolazione della posizione di precisione su 3 assi per un allineamento fine e resistente alle vibrazioni
• Regolazione longitudinale manuale 12" (305 mm) con volantino per movimento lineare rapido verso/da matrice
• Console di controllo su braccio oscillante con potenziometro a dieci giri e manometro; consente l'uso con coestrusore senza interferenze
• Telaio in acciaio verniciato (opzione telaio in acciaio inox)
• Serbatoio in acciaio inox a piena capacità con coperchi in vetro ad accesso agevolato
• Ventilatore per depressione VFAC a velocità variabile — alto CFM a basso RPM; funzionamento standard fino a 130 inches water (3,3 m) con opzione di maggiore vuoto
• Pompa di circolazione dell'acqua centrifuga in acciaio inox e scambiatore di calore
• Filtro a cambio rapido smontabile
• Valvola a galleggiante per riempimento automatico e reintegro
• Controllo livello acqua regolabile con termometro
• Assiemi rulli prodotto indipendenti e rimovibili per una pulizia facilitata

Domande frequenti
Design interno più pulito — L'interno del serbatoio minimizza angoli vivi e filetti esposti per ridurre l'accumulo di particelle batteriche/pirofile. La vasca telescopica monoblocco elimina le giunzioni aperte e i rulli guida sono montati su supporti rimovibili per una pulizia approfondita.

Filtrazione in qualità medicale — L'acqua di processo è separata dal circuito termico per prevenire contaminazioni incrociate. Il sistema può essere dotato opzionalmente di purificatore d'acqua a ultravioletti (UV) e prefiltro sedimentario da 5 micron.

Installazione e funzionamento semplici — Il telaio stretto si adatta alla maggior parte delle estrusori o pompe di fusione (inclusi quelli a tre strati). L'allineamento su tre assi con volani, guide lineari e attuatori a vite a sfere garantisce posizionamento di precisione stabile entro millesimi di pollice.

Opzioni

• Serbatoio in acciaio inox con telaio in acciaio verniciato
• Vasca salva‑schizzi in acciaio inox a tutta lunghezza sotto il serbatoio principale
• Passivazione dei componenti inox per minimizzare la corrosione
• Elettrolucidatura dei componenti inox principali
• Pacchetto idraulico in acciaio inox per acqua deionizzata (applicazioni medicali)
• Predisposizione per montaggio unità ultrasonica a parete fornita dal cliente nei primi 18" (457 mm) della camera a vuoto con raccordi acqua e unità anti‑bolle
• Interfaccia PAVC+ Ethernet o analogica e controllo temperatura
• Unità di trattamento acqua a ultravioletti (UV)
• Alloggiamento filtro con cartuccia 5 micron
• Opzione aumento capacità di vuoto fino a 200 inches water
• Certificazione UL (opzionale)

Risorse

• Manuale MedVac Tanks (risorsa prodotto)
• Catalogo completo delle attrezzature
• Scheda tecnica completa / risorsa scaricabile

Caratteristiche / Specifiche tecniche

• Famiglia/serie prodotto: MedLine® MedVac
• Applicazione: Calibratura a vuoto con raffreddamento per immersione per tubi medicali (microbore a grande calibro)
• Materiale serbatoio: Acciaio inossidabile (opzioni elettrolucidatura e passivazione)
• Coperchi: Vetro temprato a cerniera 1/2" (12,7 mm)
• Posizionamento: Allineamento di precisione su 3 assi; regolazione longitudinale manuale 12" (305 mm) con volantino
• Console di controllo: Console pivotante con potenziometro a dieci giri e manometro
• Ventilatore: Ventilatore per vuoto VFAC a velocità variabile; standard fino a 130 inches water (3,3 m); opzionale fino a 200 inches water
• Circolazione: Pompa centrifuga in acciaio inox e scambiatore di calore
• Filtrazione: Filtro a cambio rapido; prefiltro 5 micron opzionale; purificatore UV opzionale
• Livello acqua: Valvola a galleggiante per riempimento automatico e controllo livello regolabile con termometro
• Pulizia: Fondo arrotondato, vasca telescopica monoblocco, rulli rimovibili
• Mobilità: Ruote pivotanti in poliuretano con viti di regolazione
• Telaio: Acciaio verniciato (telaio inox opzionale)
• Interfacce/controlli: PAVC+ Ethernet o interfaccia analogica e controllo temperatura (opzione)
• Certificazioni: UL disponibile (opzione)
