Software di analisi Shaped Die

di misuraper cavo3D

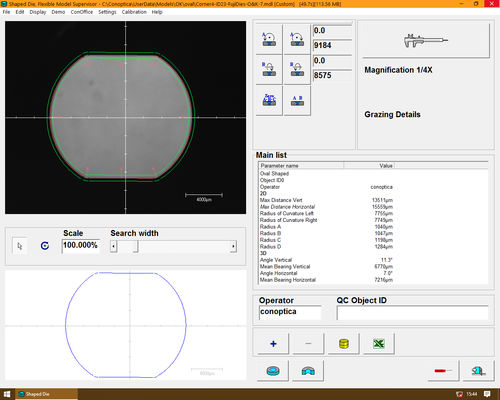

Applicazioni di stampi sagomati Misura otticamente sia la forma che il profilo di profondità della matrice interna Misurare il disegno muore di qualsiasi forma Con le applicazioni Shaped Die Applications, è possibile misurare stampi per trafilatura di quasi tutte le forme. Utilizziamo gli stessi algoritmi di misura basati su modelli delle applicazioni per stampi di disegno, ma nelle applicazioni per stampi sagomati la sua piena potenza viene rilasciata. La geometria della sezione trasversale della matrice può essere descritta in dettaglio nel Model Creator e salvata come modello standard per un uso successivo. Un vasto numero di parametri di interesse (POI) sono quindi disponibili per fornire dati su ogni parte immaginabile della matrice. Conoptica offre due applicazioni a matrice sagomata; una per misure 3D e una per misure 2D. Oltre all'analisi avanzata della sezione trasversale 2D, la versione 3D può fornire dati di profilo di profondità (lunghezze dei cuscinetti e angoli dei coni di riduzione) in qualsiasi punto intorno alla matrice. Opzioni Le caratteristiche standard includono: Pannello di misura di base, Model Creator e pannelli avanzati Caratteristiche opzionali: Presentatore di contorni: Vedere gli scostamenti misurati rispetto ai valori nominali lungo lo stampo. Ispezionare facilmente i dettagli critici e gli angoli "difficili". Limitazioni La misurazione di forme arbitrarie può talvolta presentare delle sfide rispetto alla risoluzione ottica. Ciò è particolarmente importante quando si misurano curve con raggio molto piccolo su stampi di forma grande. Se tali limitazioni sono soddisfatte, Conoptica può di solito fornire modelli alternativi per misurare le parti "problematiche" in modo indipendente, utilizzando ingrandimenti più grandi e quindi ottenere misurazioni affidabili di curve con raggio inferiore a 0,010 mm. Se avete tali sfide, contattateci e vi aiuteremo a trovare una buona soluzione.
