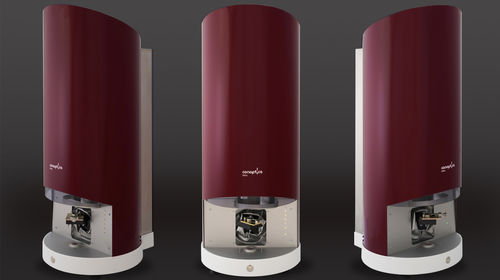

Sistema di misurazione eccentricità CU11 Series

ottico3Ddi filo metallico

- Quando la perfezione è l'unica opzione Con la serie CU11 Conoptica apre nuove strade nel campo della misurazione degli stampi di imbutitura. Per la prima volta è possibile produrre una misura oggettiva dell'asimmetria dei cuscinetti. Finora l'unica opzione era quella di utilizzare un microscopio con un operatore esperto per valutare se il cuscinetto fosse simmetrico o meno. Con la serie CU11, gli operatori hanno accesso ai dati relativi sia all'inclinazione che alla variazione, una caratteristica unica di Conoptica CU11. Asimmetria del cuscinetto Nel mondo ideale, il cuscinetto dello stampo di trafilatura è un cilindro perfetto, con lati dritti e lati superiori e inferiori paralleli. La situazione reale è di solito diversa, in quanto il cuscinetto può essere inclinato, presentare variazioni di lunghezza intorno alla matrice o una combinazione di entrambi. Con il CU11 sarete in grado di misurare questi parametri, acquisendo così nuove conoscenze sul vostro processo produttivo, sia che si tratti di trafilatura che di produzione di matrici di trafilatura. Scegliete la vostra capacità Alcuni clienti misurano molte matrici al giorno, altri ne misurano meno. Ora offriamo il CU11 in 3 diverse versioni per soddisfare le differenze di capacità richieste, tutte con le stesse specifiche di precisione e portata. Oltre al CU11 normale, i clienti possono scegliere anche il CU11X o il CU11S. Mentre il CU11 fornisce già misure veloci e precise, il CU11X è più veloce del 50%, mentre il CU11S è più veloce del 100% rispetto al CU11X. Ciò significa che, utilizzando un CU11S, è possibile effettuare una misurazione completa dell'asimmetria del cuscinetto in 3D più velocemente di una misurazione di un singolo profilo su un normale CU11! Le implicazioni per l'utente del CU11S sono che il controllo completo dell'asimmetria del profilo 3D è diventato uno strumento pratico per l'uso quotidiano.
