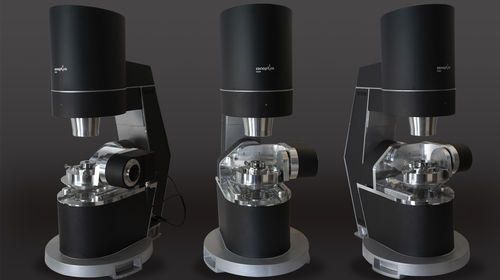

Sistema di misurazione di diametro CU20

di lunghezza

Strumento di misura per involucri e diametri più grandi CU20 è l'opzione per le trafile con involucri e diametri più grandi. Con una capacità di alloggiamento fino a 160 mm e 10 kg, è possibile misurare quasi tutte le trafile del settore. Il campo di misura del diametro arriva fino a 54 mm, coprendo così quasi tutte le trafile normalmente utilizzate. Con il CU20 è possibile misurare il diametro della trafila, l'ovalizzazione, il cono di riduzione e la lunghezza del cuscinetto. Specifiche tecniche Gamma di diametri Diametro minimo: 0,800 mm (2,126 pollici) Diametro massimo: 54,000 mm (0,0315 pollici) Dimensione massima dell'involucro Diametro: 75 mm (3,0 pollici) Altezza: 160 mm (6,3 pollici) Peso: 10,0 kg Opzioni Come opzione speciale, il CU20 può essere fornito come sistema di solo diametro/ovalità. Ciò significa che viene fornito senza l'asse rotante. Questa versione semplificata presenta limitazioni nei moduli software applicabili.
