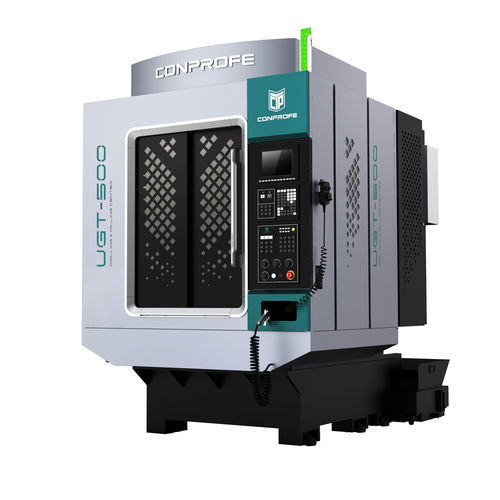

Centro di lavoro CNC 3 assi UGT-500verticaleper vetroper acciaio
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Materiale lavorato
- per ghisa, per alluminio, per acciaio, per rame, per metalli non ferrosi, per acciaio inossidabile, per compositi, per vetro, per ceramica, per quarzo, per materiali duri e fragili
- Testa del mandrino
- BT 30
- Numero di utensili
- 21 utensili
- Applicazioni
- per l'industria siderurgica, di foratura, per il settore medico, per titanio, per profilati in alluminio, per l'industria dell'alluminio, per ghisa, per pezzi piccoli, per veicolo, per lavorazione grafite, per pannello in alluminio
- Altre caratteristiche
- ad alta velocità, ad alta prestazione, ad alta produttività
- Corsa X
500 mm
(20 in)- Corsa Y
400 mm
(16 in)- Corsa Z
320 mm
(13 in)- Velocità di rotazione
19.200 rpm, 24.000 rpm
(120.637 rad.min-1, 150.796 rad.min-1)- Potenza
15 kVA
(20,39 hp)- Velocità di avanzamento asse X
48 m/min
- Velocità di avanzamento asse Y
48 m/min
- Velocità di avanzamento asse Z-Not Tr-
36 m/min
- Carico massimo del piano di lavoro
250 kg
(551 lb)- Peso massimo utensili
3 kg
(6,6 lb)- Precisione di collocamento
0,006 mm
(0 in)- Ripetibilità
0,004 mm
(0 in)- Peso totale
3.200 kg
(7.054,79 lb)- Lunghezza totale
1.600 mm
(63 in)- Larghezza massima
2.430 mm
(95,7 in)- Altezza totale
2.400 mm
(94,5 in)
Descrizione
Caratteristiche
1. Centro di foratura e maschiatura pionieristico a livello mondiale, integrato con sistema di lavorazione a ultrasuoni e sistema MQL
sia con il sistema di lavorazione a ultrasuoni che con il sistema MQL per una lavorazione ecologica senza necessità di refrigerante
2. Mandrino a ultrasuoni BBT-30 con velocità massima di 30.000 giri/min. disponibile con refrigerante
3. Varie opzioni di capacità del magazzino utensili: 21T/26T/30T/36T/30T+14T
4. Precisione di posizionamento di 5µm e precisione di ripetibilità di 3µm
5. Varie opzioni di distanza dal naso del mandrino alla tavola: 200-560 mm (standard), 270-630/340-700 mm (opzionale)
6. tavola rotante a 4/5 assi disponibile
Applicazione:
Ideale per la foratura, la maschiatura e la fresatura di piccole piastre, dischi e alloggiamenti per l'elettronica di consumo, l'industria automobilistica, aerospaziale, medica, ecc.
---
