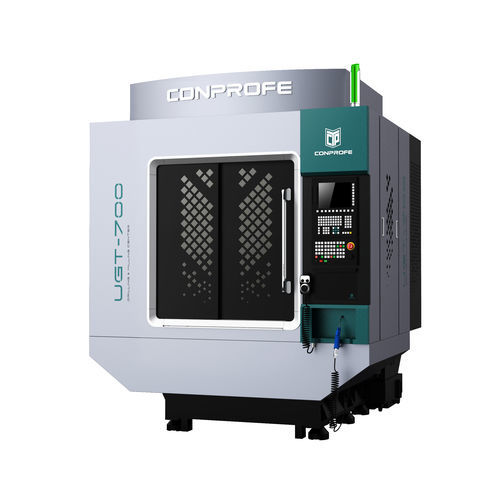

Centro di lavoro CNC 3 assi UGT-700verticaleper compositiper vetro
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Materiale lavorato
- per compositi, per vetro, per ceramica, per quarzo, per materiali duri e fragili
- Testa del mandrino
- BT 30
- Numero di utensili
- 21 utensili
- Applicazioni
- di foratura, per utensili, per applicazioni mediche, per titanio, per l'industria siderurgica, per foratura, per veicolo, per produzione di pezzi piccoli, per profilati in alluminio, per pezzi piccoli, per pannelli, per l'industria dell'alluminio, per pannello in alluminio, per ghisa, odontoiatrico
- Altre caratteristiche
- ad alta velocità, ad alta prestazione, ad alta produttività, compatto, di maschiatura
- Corsa X
700 mm
(28 in)- Corsa Y
400 mm
(16 in)- Corsa Z
320 mm
(13 in)- Velocità di rotazione
19.200 rpm, 24.000 rpm
(120.637 rad.min-1, 150.796 rad.min-1)- Potenza
15 kVA
(20,39 hp)- Velocità di avanzamento asse X
48 m/min
- Velocità di avanzamento asse Y
48 m/min
- Velocità di avanzamento asse Z-Not Tr-
36 m/min
- Carico massimo del piano di lavoro
250 kg
(551 lb)- Peso massimo utensili
3 kg
(6,6 lb)- Precisione di collocamento
0,007 mm
(0 in)- Ripetibilità
0,004 mm
(0 in)- Peso totale
3.500 kg
(7.716,18 lb)- Lunghezza totale
2.000 mm
(78,7 in)- Larghezza massima
2.490 mm
(98 in)- Altezza totale
2.750 mm
(108,3 in)
Descrizione
Caratteristiche
1. Centro di foratura e maschiatura pionieristico a livello mondiale, integrato con sistema di lavorazione a ultrasuoni e sistema MQL
sia con il sistema di lavorazione a ultrasuoni che con il sistema MQL per una lavorazione ecologica senza necessità di refrigerante
2. Mandrino a ultrasuoni BBT-30 con velocità massima di 30.000 giri/min. disponibile con refrigerante
3. Varie opzioni di capacità del magazzino utensili: 21T/26T/30T/36T/30T+14T
4. Precisione di posizionamento di 5µm e precisione di ripetibilità di 3µm
5. Varie opzioni di distanza dal naso del mandrino alla tavola: 200-560 mm (standard), 270-630/340-700 mm (opzionale)
6. tavola rotante a 4/5 assi disponibile
Applicazione:
Ideale per la foratura, la maschiatura e la fresatura di piccole piastre, dischi e alloggiamenti per l'elettronica di consumo, l'industria automobilistica, aerospaziale, medica, ecc.
---
