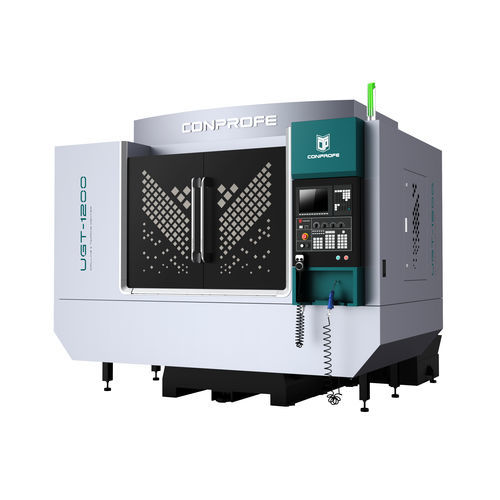

Centro di lavoro CNC 3 assi UGT-1200verticaleper compositiper vetro
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Materiale lavorato
- per compositi, per vetro, per ceramica, per quarzo, per materiali duri e fragili
- Testa del mandrino
- BT 30
- Numero di utensili
- 21 utensili
- Altre funzioni
- di maschiatura, di foratura
- Applicazioni
- per l'industria dell'alluminio, per il settore medico, per l'industria siderurgica, per titanio, per lavorazione grafite, per pannello in alluminio, per pezzi piccoli, per veicolo, per produzione di pezzi piccoli, per profilati in alluminio, per pannelli, per l'ottica, per ghisa, odontoiatrico, per fori profondi
- Altre caratteristiche
- ad alta velocità, ad alta prestazione, ad alta produttività
- Corsa X
1.200 mm
(47,24 in)- Corsa Y
650 mm
(25,59 in)- Corsa Z
370 mm
(14,57 in)- Velocità di rotazione
19.200 rpm, 24.000 rpm
(120.637 rad.min-1, 150.796 rad.min-1)- Potenza
15 kVA
(20,39 hp)- Altezza massima del pezzo
370 mm
(15 in)- Velocità di avanzamento asse X
48 m/min
- Velocità di avanzamento asse Y
48 m/min
- Velocità di avanzamento asse Z-Not Tr-
36 m/min
- Carico massimo del piano di lavoro
400 kg
(882 lb)- Peso massimo utensili
3 kg
(6,6 lb)- Precisione di collocamento
0,007 mm
(0,00028 in)- Ripetibilità
0,004 mm
(0,00016 in)- Peso totale
6.000 kg
(13.227,74 lb)- Lunghezza totale
2.930 mm
(115,4 in)- Larghezza massima
2.980 mm
(117,3 in)- Altezza totale
2.700 mm
(106,3 in)
Descrizione
Caratteristiche
1. Centro di foratura e maschiatura pionieristico a livello mondiale, integrato con sistema di lavorazione a ultrasuoni e sistema MQL
sia con il sistema di lavorazione a ultrasuoni che con il sistema MQL per una lavorazione ecologica senza necessità di refrigerante
2. Mandrino a ultrasuoni BBT-30 con velocità massima di 30.000 giri/min. disponibile con refrigerante
3. Varie opzioni di capacità del magazzino utensili: 21T/26T/30T/36T/30T+14T
4. Precisione di posizionamento di 5µm e precisione di ripetibilità di 3µm
5. Varie opzioni di distanza dal naso del mandrino alla tavola: 200-560 mm (standard), 270-630/340-700 mm (opzionale)
6. tavola rotante a 4/5 assi disponibile
Applicazione:
Ideale per la foratura, la maschiatura e la fresatura di piccole piastre, dischi e alloggiamenti per l'elettronica di consumo, l'industria automobilistica, aerospaziale, medica, ecc.
---
