Centro di lavoro CNC 5 assi AW-100
verticaleper vetroper ceramica

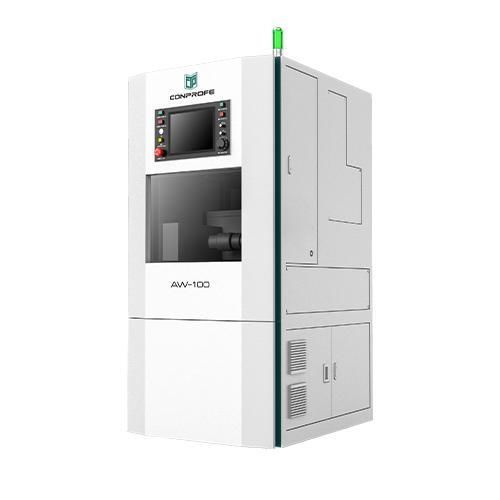

Centro di lavoro CNC 5 assi - AW-100 - Conprofe - verticale / per vetro / per ceramica
Centro di lavoro CNC 5 assi - AW-100 - Conprofe - verticale / per vetro / per ceramica
Centro di lavoro CNC 5 assi - AW-100 - Conprofe - verticale / per vetro / per ceramica - immagine - 2
Centro di lavoro CNC 5 assi - AW-100 - Conprofe - verticale / per vetro / per ceramica - immagine - 3
Centro di lavoro CNC 5 assi - AW-100 - Conprofe - verticale / per vetro / per ceramica - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
verticale
Materiale lavorato
in lega di alluminio, per ceramica, per vetro
Numero di utensili
40 utensili, 20 utensili
Applicazioni
per applicazioni mediche
Altre caratteristiche
compatto, di alta precisione, ad alta rigidità, con cambia utensile automatico
Corsa X

340 mm
(13,39 in)

Corsa Y

150 mm
(5,91 in)

Corsa Z

120 mm
(4,72 in)

Velocità di rotazione

28.000 rpm, 40.000 rpm
(175.929 rad.min-1, 251.327 rad.min-1)

Potenza

4 kW
(5,44 hp)

Velocità di avanzamento asse X

12 m/min

Velocità di avanzamento asse Y

12 m/min

Velocità di avanzamento asse Z-Not Tr-

12 m/min

Carico massimo del piano di lavoro

5 kg
(11 lb)

Precisione di collocamento

0,005 mm
(0,0002 in)

Ripetibilità

0,003 mm
(0,00012 in)

Descrizione

Panoramica
  • Centro di lavoro verticale 5 assi, leggero, progettato per ingombri ridotti
  • Letto in ghisa grigia per rigidità e smorzamento delle vibrazioni
  • Peso: 890 kg
  • Design compatto adatto alle linee di lavorazione di componenti medicali


Punti di forza
  • Magazzino utensili a carosello orizzontale con capacità 20/40 utensili (40T opzionale)
  • Cambio utensile diretto sulla mandrino per ridurre i tempi di cambio
  • Riduttore di precisione senza gioco sviluppato internamente
  • Ripetibilità ≤ 8''
  • Protezione IP67 sui componenti critici
  • Sistema di raffreddamento rapido del refrigerante per stabilizzare la precisione di lavorazione


Casi d'uso
  • Lavorazioni di alta precisione su materiali duri-fragili e leghe difficili da lavorare impiegate nella produzione medicale
  • Adatto per parti in lega di alluminio, componenti vetro-ceramici, componenti dentali e ortopedici
  • Ideale per piccoli lotti medicali ad alto valore con tolleranze strette


Parametri tecnici
  • Modello: AW-100
  • Corsa assi X/Y/Z: 340 x 150 x 120 mm
  • Dimensione tavola: Φ100 mm
  • Carico massimo tavola: 5 kg
  • Diametro mandrino: Φ80 mm
  • Velocità max mandrino (breve durata): 40.000 rpm
  • Velocità max mandrino (lungo termine): 28.000 rpm
  • Potenza motore: 4 kW
  • Velocità rapida X/Y/Z: 12/12/12 m/min
  • Velocità rapida A/B: 60/40 rpm
  • Precisione di posizionamento X/Y/Z: 0,005 mm
  • Ripetibilità X/Y/Z: 0,003 mm
  • Precisione posizionamento A/B: ≤40''
  • Ripetibilità A/B: ≤8''
  • Tipo magazzino utensili: carosello orizzontale
  • Capacità utensili: 20/40 (opz.)
  • Grado di protezione: IP67
