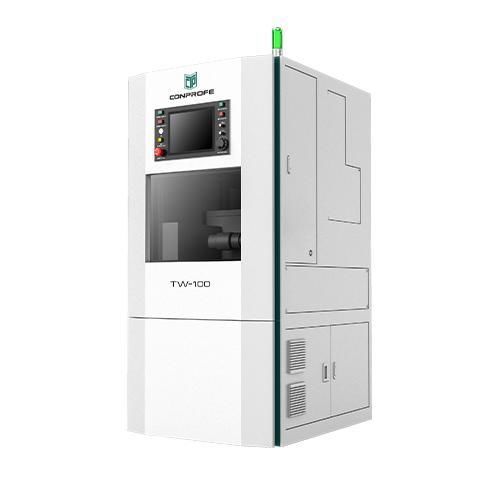

Centro di lavoro CNC 5 assi TW-100

verticaleper vetroper ceramica

Nome del prodotto
Centro di lavorazione verticale 5 assi leggero TW-100

Panoramica

• Centro di lavorazione verticale 5 assi progettato per lavorazioni di precisione di componenti medicali
• Letto in ghisa grigia
• Alta rigidità e smorzamento delle vibrazioni per stabilità della precisione
• Ingombro compatto per l'integrazione nelle linee produttive medicali
• Massa: 890 kg

Punti di forza

• Magazzino utensili a carosello orizzontale per ridurre i tempi di cambio
• Cambio utensile diretto in mandrino
• Capacità portautensili fino a 40 utensili (20/40 opzionale)
• Riduttore di precisione senza gioco sviluppato internamente
• Ripetibilità ≤ 8″
• Grado di protezione IP67 per ambienti sensibili
• Sistema di raffreddamento rapido per stabilizzare la temperatura di lavorazione
• Riduzione rapida della temperatura del fluido refrigerante per mantenere la precisione in cicli lunghi

Casi d'applicazione
Adatto per lavorazioni ad alta precisione e alta efficienza di materiali duri-fragili e metalli difficili da tagliare utilizzati nella produzione medicale, inclusi leghe di alluminio e vetro-ceramica. Parti tipiche: impianti ortopedici, componenti dentali, strumenti microchirurgici.

Specifiche tecniche

• Elemento: TW-100
• Corsa assi X/Y/Z: 340x150x120 mm
• Dimensioni tavola: 140x150 mm
• Carico max tavola: 5 kg
• Diametro mandrino: Φ80 mm
• Velocità max mandrino (breve durata): 40.000 rpm
• Velocità max mandrino (lunga durata): 28.000 rpm
• Potenza motore: 4 kW
• Velocità rapida X/Y/Z: 12/12/12 m/min
• Velocità rapida A/B: 60/40 rpm
• Precisione di posizionamento X/Y/Z: 0,005 mm
• Ripetibilità X/Y/Z: 0,003 mm
• Precisione di posizionamento A/B: ≤40″
• Ripetibilità A/B: ≤8″
• Tipo magazzino utensili: carosello orizzontale
• Capacità portautensili: 20/40 (opzionale)
