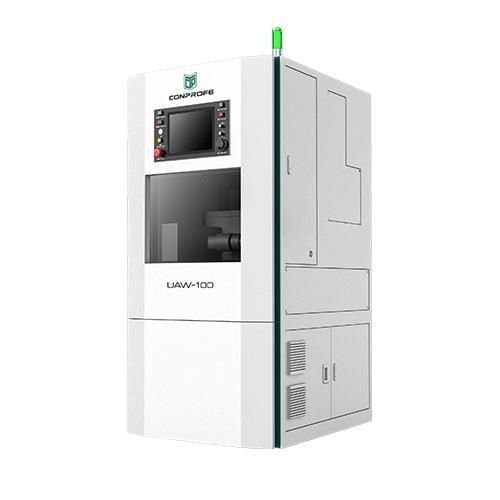

Centro di lavoro CNC 5 assi UAW-100

verticaleper vetroper ceramica

Sintesi

• Centro di lavoro verticale 5 assi, standard industriale e a basso peso, progettato per la produzione di componenti di precisione
• Base in ghisa grigia per rigidità e smorzamento delle vibrazioni
• Elevata stabilità con ingombro ridotto; peso macchina: 890 kg
• Progettato per la lavorazione di materiali fragili e difficili da tagliare

Punti principali

• Magazzino utensili a carosello orizzontale
• Interfaccia mandrino HSK-E25
• Capacità utensili: 10 o 18 (opzionale)
• Riduttore di precisione con gioco zero sviluppato internamente
• Ripetibilità ≤ 8″
• Grado di protezione IP67
• Sistema di raffreddamento rapido per riduzione rapida della temperatura del refrigerante
• Garantisce stabilità della precisione di lavorazione in ambienti produttivi esigenti

Casi d'applicazione
Adatto alla lavorazione ad alta precisione e alta efficienza di materiali fragili e metalli difficili da asportare nel settore della produzione medicale, come componenti in lega di alluminio, parti in vetroceramica e componenti medici di precisione analoghi.

Parametri tecnici
Item — UAW-100 — Unità
X/Y/Z-Axis Travel — 340x150x120 — mm
Worktable Dimension — Φ100 — mm
Max. Load of Worktable — 5 — kg
Spindle Diameter — ⌀80 — mm
Max. Spindle Speed (Short-Duration) — 40,000 — rpm
Max. Spindle Speed (Long-Duration) — 28,000 — rpm
Motor Power — 3.7 — kW
X/Y/Z-Axis Rapid Speed — 12/12/12 — m/min
A/B-Axis Rapid Speed — 60/40 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.005 — mm
X/Y/Z-Axis Repeatability — 0.003 — mm
A/B-Axis Positioning Accuracy — ≤40″ (arcsec)
A/B-Axis Repeatibility — ≤8″ (arcsec)
Tool Magazine Type — Horizontal Carousel Type — /
Tool Holding Capacity — 10/18 (Optional) — No. of Tools

Caratteristiche / Specifiche tecniche

• Modello: UAW-100
• Corsa X/Y/Z: 340 x 150 x 120 mm
• Dimensione tavola: Φ100 mm
• Carico massimo tavola: 5 kg
• Diametro mandrino: ⌀80 mm
• Velocità massima mandrino (breve durata): 40.000 rpm
• Velocità massima mandrino (lunga durata): 28.000 rpm
• Potenza motore: 3,7 kW
• Velocità rapida X/Y/Z: 12/12/12 m/min
• Velocità rapida A/B: 60/40 rpm
• Accuratezza di posizionamento X/Y/Z: 0,005 mm
• Ripetibilità X/Y/Z: 0,003 mm
• Accuratezza di posizionamento A/B: ≤40″ (arcsec)
• Ripetibilità A/B: ≤8″ (arcsec)
• Tipo di magazzino utensili: carosello orizzontale
• Capacità utensili: 10 o 18 (opzionale)
• Peso: 890 kg
