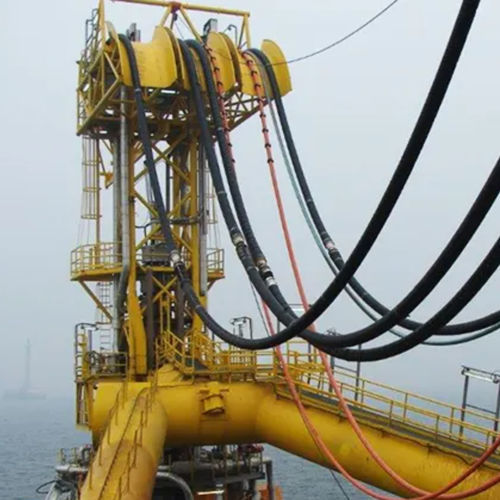

Tubo rigido per acqua di mare

idraulicoper petrolioper idrocarburi

Panoramica
Continental è un leader globale nella progettazione, produzione e fornitura di linee flessibili di produzione vulcanizzate. Da oltre 50 anni l'azienda è specializzata in tubi elastomerici rinforzati metallicamente in costruzione bonded ed è stata la prima a ottenere la certificazione secondo lo standard API 17K. Continental offre un portafoglio di tubi per applicazioni di produzione, inclusi jumpers topside, jumpers sottomarini, riser, flowline e tie-in, per soddisfare le esigenze degli operatori oil & gas e degli appaltatori ingegneristici.

Benefici sostenibili

• Ridotto rischio ambientale: Le linee flessibili di produzione vulcanizzate sono progettate e realizzate secondo lo standard API 17K, garantendo elevati livelli di sicurezza e affidabilità in servizio.
• Ingegneria su misura per l'applicazione: Adattare la costruzione alla reale condizione di impiego riduce l'uso di materiali e l'impronta di produzione, ottimizzando l'investimento sul ciclo di vita.
• Lunga vita utile: Le linee Continental sono progettate per una vita utile superiore a 20 anni, minimizzando la necessità di sostituzioni.

Applicazioni

• Jumpers topside
• Jumpers sottomarini
• Flowline
• Tie-in
• Riser
• Tubi per gas naturale per navi FSRU

Costruzione generale di una linea flessibile di produzione vulcanizzata
Queste linee flessibili adottano una costruzione vulcanizzata (bonded) che combina materiali in acciaio ed elastomero. Gli elementi stratificati della parete vengono vulcanizzati in una singola unità coesa. Gli assiemi di tubazione sono prodotti a lunghezze specificate come unità singole con giunti chimicamente legati in modo integrale alla tubazione.

Tipici strati di costruzione e componenti

• Tubo interno a spirale interlock in acciaio inox: Protegge il rivestimento polimerico da danni meccanici, previene blistering in servizio gas ad alta pressione e decompressione in servizio a vuoto, sostiene la parete del tubo e facilita il pigging. Materiali: AISI 316L o 254 SMO a seconda del fluido trasportato.
• Rivestimento polimerico: Funziona come barriera al fluido, proteggendo la costruzione dalle azioni corrosive o abrasive del fluido trasportato. Lo spessore del rivestimento è selezionato in funzione della pressione, del diametro interno e del fluido; i materiali sono scelti per resistere a petrolio greggio, acqua di mare, gas, fluidi idraulici, ecc.
• Strati tessili: Distribuiscono le forze dovute alla pressione interna.
• Spirale di irrigidimento (non mostrata): Previene il collasso sotto carico assiale e pressione esterna; impedisce il piegamento in curve strette.
• Strati cuscinetto elastomerici: Garanticono l'adesione tra gli strati.
• Rinforzi in cavi d'acciaio ad alta resistenza: Elementi portanti principali che determinano la resistenza alla pressione interna; i cavi sono zincati o rivestiti in ottone per una migliore resistenza alla corrosione.
• Strati conduttori di gas: Consentono ai gas diffusi di migrare verso punti di sfiato.
• Strati resistenti al fuoco: Proteggono il tubo in caso di esposizione alle fiamme a 704°C (1300°F) per almeno 30 minuti.
• Copertura elastomerica resistente ai raggi UV: Protegge il tubo da urti, abrasione, agenti atmosferici, acqua di mare e olio.
• Protezione esterna in stripwound inox: Protegge il tubo da danni meccanici esterni; materiale tipico AISI 316L.

Caratteristiche / specifiche tecniche

• Certificazione: API 17K (tubi elastomerici bonded rinforzati metallicamente)
• Vita utile tipica: progettate per oltre 20 anni
• Costruzione: tubo stratificato in acciaio ed elastomero vulcanizzato in un'unica unità bonded
• Materiali: tubo interno interlock in acciaio inox (AISI 316L o 254 SMO), rivestimenti polimerici selezionati in base al fluido trasportato, cavi in acciaio ad alta resistenza zincati o rivestiti in ottone
• Resistenza al fuoco: progettate per resistere all'esposizione a fiamma a 704°C (1300°F) per almeno 30 minuti (strati resistenti al fuoco)
• Protezione UV e ambientale: copertura esterna elastomerica resistente ai UV e protezione esterna opzionale in stripwound inox (AISI 316L)
• Applicazioni: jumpers di produzione topside e sottomarini, riser, flowline, tie-in, tubi gas naturale per navi FSRU
