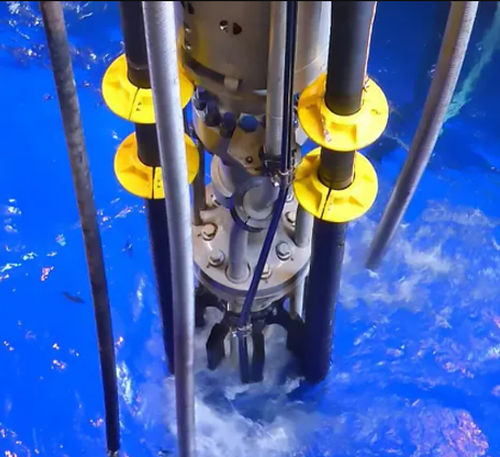

Assemblaggio di tubi flessibili idraulico

per idrocarburiindustrialePTFE

Panoramica dei prodotti Continental è leader mondiale nella progettazione, produzione e fornitura di tubi in elastomero legato rinforzato con metalli ad alta pressione. Con oltre 50 anni di esperienza, Continental è stata la prima azienda certificata secondo gli standard API 7K, 16C e 17K e offre un'ampia gamma di prodotti per applicazioni di perforazione, tra cui tubi flessibili per choke e kill, tubi rotanti e per vibratori e tubi per perforazione a pressione gestita, sia per uso onshore che offshore. Applicazioni

• Condotti flessibili per strozzatura e uccisione
• Tubi flessibili per vibratori e rotanti
• Tubi per cementazione
• Tubi per fanghi
• Tubi per guaine idrauliche
• Tubi per perforazione a pressione gestita (MPD)
• Flessibili di perforazione sbilanciati
• Flessibili LMRP sottomarini
• Flessibili di controllo del blowout preventer Fireshield 5000
• Flessibili di tensionamento dei sollevatori
• Flessibili di compensazione delle corde di perforazione

Benefici sostenibili

• Basso rischio ambientale: I giunti incollati sono progettati per essere la parte più resistente dell'assemblaggio, garantendo sicurezza e affidabilità eccezionali rispetto ai giunti crimpati o giuntati.
• Personalizzati per l'applicazione: I tubi flessibili sono progettati e testati per ogni applicazione di perforazione per ridurre l'impronta di carbonio dei materiali e della produzione.
• Lunga durata: I tubi flessibili di perforazione Continental incollati sono progettati per una durata prolungata per ridurre al minimo le sostituzioni.

Costruzione generale di un tubo flessibile per perforazione ad alta pressione

• 1. Tubo stripwound in acciaio inox interlock: Strato protettivo opzionale presente per i tubi con foro ruvido (ad es. linee flessibili choke & kill con rivestimento in TauroFlon™). Protegge il rivestimento polimerico da danni meccanici, previene la formazione di bolle nel servizio con gas ad alta pressione e sostiene la parete del tubo flessibile.
• 2. Rivestimento polimerico: Funge da barriera per i fluidi, proteggendo la struttura del tubo da sostanze corrosive e abrasive. Lo spessore del rivestimento dipende dalla pressione interna, dal diametro interno e dal fluido trasportato; è stato selezionato per resistere a fanghi di perforazione, effluenti di pozzo, fanghi di cemento, fluidi idraulici, ecc. Veli elastomerici ammortizzanti: Assicurano il legame adesivo tra i diversi veli.
• 6. Rinforzi in cavo d'acciaio ad alta resistenza: Elementi portanti principali che determinano la resistenza alla pressione interna; i cavi sono rivestiti in zinco o ottone per resistere alla corrosione.
• 7. Veli di conduzione dei gas: consentono ai gas diffusi di migrare verso i punti di sfiato.
• 8. Veli resistenti al fuoco: strato opzionale che protegge il tubo dall'esposizione alle fiamme a 704°C (1300°F) per almeno 30 minuti.
• 9. Copertura elastomerica resistente ai raggi UV: protegge il tubo flessibile da urti, abrasioni, agenti atmosferici, acqua di mare e olio.

Soluzioni

• Linee flessibili Choke & Kill con TauroFlon™ Liner: Linee flessibili per la circolazione di fluidi ad alta temperatura dentro e fuori il pozzo per controllare la pressione del pozzo.
• Tubi rotanti e vibranti con giunto incollato: Tubi di perforazione con giunto incollato per il trasporto del fango al top drive e tra la pompa del fango e lo standpipe.
• Linee flessibili Choke & Kill con rivestimento in PA: Linee flessibili utilizzate per la circolazione del fluido all'interno e all'esterno del pozzo per controllare la pressione del pozzo.
• Tubi rotanti e vibranti con giunto giuntato: Tubi di perforazione con giunto giuntato per il trasporto del fango al top drive e tra la pompa del fango e il tubo di livello.
• Tubi rotanti e vibranti per perforazioni ad alta temperatura: Tubi destinati al trasporto del fango ad alta temperatura al top drive e tra la pompa del fango e il tubo di livello.
• Tubi per cementazione: Tubi flessibili ad alta pressione per il trasporto di fango per la cementazione del casing del pozzo; collegano il collettore della pompa di cementazione alla testa di cementazione.
• Tubi rotanti e vibranti per perforazioni artiche: Tubi progettati per temperature di lavoro estremamente basse.
• Tubi di spinta del fango: Tubi ad alta pressione che forniscono una fornitura aggiuntiva di fluido per aiutare il ritorno del fango lungo il riser marino.
• Tubi per perforazione a pressione gestita: Linee di ritorno del fango MPD classificate in base al gas che trasportano i tagli di fango e gli effluenti del pozzo dal giunto del riser MPD alle tubazioni dell'impianto di perforazione.
• Tubi per condotte idrauliche: tubi ad alta pressione che trasportano l'energia idraulica ai blowout preventer sottomarini.
• Tubi per perforazione sottobilanciata: tubi rotanti con rivestimento speciale per la perforazione sottobilanciata con aria, schiuma o nebbia.
• Tubi LMRP sottomarini: Flessibili corti ad alta pressione per choke & kill e condotti idraulici sul BOP sottomarino.
• Tubi di controllo del blowout preventer Fireshield 5000: Tubi ad alta pressione che convogliano l'energia idraulica al blowout preventer di superficie.
• Tubi per tensionatori riser: Tubi ad alta pressione per il trasporto di fluidi idraulici nei sistemi di tensionatori riser offshore.
• Tubi per compensatori di corde di perforazione: Tubi ad alta pressione utilizzati nei sistemi di tensionatori riser offshore.

Caratteristiche/specializzazioni tecniche

• Costruzione incollata che combina acciaio e materiali elastomerici attraverso la vulcanizzazione; gruppi di tubi fabbricati come singole unità incollate con giunti integrali incollati chimicamente.
• Certificazioni: API 7K, API 16C, API 17K (l'azienda è certificata per questi standard industriali).
• Accoppiamenti: accoppiamenti incollati progettati per essere la parte più resistente dell'assemblaggio; le alternative includono accoppiamenti giuntati a seconda dell'applicazione.
• Opzioni di rivestimento: TauroFlon™, PA e altri rivestimenti polimerici selezionati in base al fluido trasportato e alla temperatura.
• Tubo stripwound interlock in acciaio inox opzionale per tubi con foro ruvido.
• Rinforzi: cavo in acciaio ad alta resistenza (rivestito in zinco o ottone) per la resistenza alla corrosione; strati tessili per la distribuzione della pressione.
• Tessuti opzionali resistenti al fuoco, con resistenza all'esposizione alla fiamma a 704°C (1300°F) per almeno 30 minuti.
• Copertura elastomerica resistente ai raggi UV per la protezione dagli impatti, dall'abrasione e dall'ambiente.
• Progettato per applicazioni di trivellazione onshore e offshore, compreso l'uso in MPD e sottomarino; sono disponibili soluzioni per le alte temperature e le condizioni artiche.
