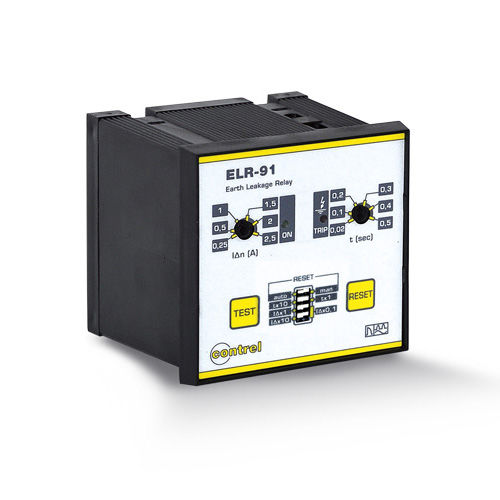

Relè di protezione con dispersione a terra ELR-9 series

per montaggio su pannellosu guida DINIEC

Il relè tipo ELR-91 costituisce la vesione base della nuova serie di relé differenziali in contenitore per montaggio a incasso DIN 72 x72 mm ed è particolarmente consigliato nei casi dove si vuole utilizzare una protezione differenziale particolarmente economica e senza particolari opzioni e dove si hanno problemi di spazio sulla portella. Ha la possibilità dì essere abbinato a qualunque tipo di toroide serie CT ed è disponibile in più versioni in modo da soddisfare tutte le esigenze riguardanti lalimentazione ausiliara. Il relè è caratterizzato da un campo di taratura sia in corrente che in tempo molto ampi. La vastità di regolazione permette di scegliere molto facilmente il valore della corrente di intervento in modo tale da mantenere i valori delle tensioni di contatto al disotto dei 50V come richiesto dalle norme CEI. Dette regolazioni permettono inoltre di operare una selettività di intervento sia in corrente che tempo, quando ci sono più relè posti sulla linea. Altra importante particolarità è rappresentata dallinsensibilità dellapparecchio a disturbi esterni in considerazione dei filtri introdotti sui circuiti di ingresso ed insensibilità alle correnti continue presenti sulla linea sotto controllo, secondo quanto richiesto dalle norme VDE. Il relè tipo ELR-92 garantisce tutte le caratteristiche di base del modello precedente ma è implementato con diverse importanti funzioni di seguito descritte:
