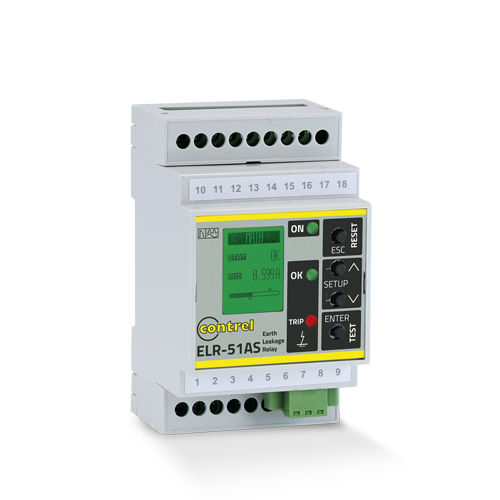

Relè di protezione con dispersione a terra ELR-51AS

di correnteACDC

ELR-51AS Relè per protezione differenziale Tipo A. Relè bistabili. Funzione memoria TRIP. Log eventi. Relè differenziale di terra con ingresso da sensore toroidale associato, misura la corrente di dispersione in un'installazione elettrica per rilevare livelli che potrebbero essere dannosi. Ideale per protezione o allarme, il prodotto offre molteplici impostazioni. 2 uscite relè (bistabili) ciascuno con 1 contatto in scambio. RS485 è disponibile. La memoria non volatile mantiene lo stato di scatto del relè. Presentazione Gamma ELR Nome dispositivo ELR-51AS Tipo di prodotto Relè differenziale Compatibilità gamma CT-1 sensori di corrente differenziale Caratteristiche tecniche Applicazione Relè protezione corrente residua Alimentazione 110-230 VCA 50/60Hz 24/48 VCA/CC (opzionale) Potenza assorbita 6 VA Tipo di display LCD retroilluminato (rosso TRIP) LCD retroilluminato (giallo Preallarme) Tipo di misura Vero valore efficace (TRMS) Misura interna della corrente di guasto verso terra Regolazione guasto a terra residuo da 0,030 a 5 A Regolazione tempo di intervento da 20 a 500 ms Setpoint preallarme 50...90% Tipologia di intervento Tipo A super-immune Filtro Filtro in frequenza 3" armonica selezionabile Funzione di prova Locale Remoto Relè di uscita 2 indipendenti (bistabili) 5 A (240 VCA) Impostabili normalmente diseccitati oppure normalmente eccitati Funzione MEMORY La memoria non volatile mantiene lo stato di scatto del relè. Se intervenuto e la tensione di alimentazione scompare, ELR-51AS rimarrà intervenuto all'accensione, con il relè di scatto eccitato e il LED TRIP acceso, fino al ripristino. Segnalazioni LED verde (power ON) LED rosso (Intervento relè)
