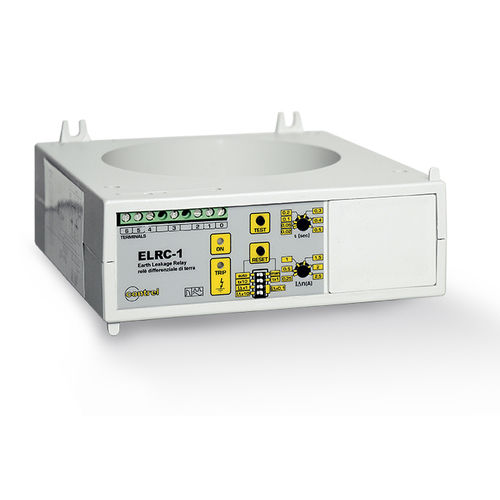

ELRC-1 Toroide incorporato. 1 soglia di intervento. Interno quadro.
Relè differenziale di terra ad 1 soglia di intervento, compatto per interno quadro. Toroide incorporato.
Presentazione
Gamma ELRC
Nome dispositivo ELRC-1
Tipo di prodotto Relè differenziale compatto con toroide incorporato
Caratteristiche tecniche
Applicazione Relè protezione corrente residua
Alimentazione 110/240/415 VAC 50/60Hz
24/48 VCA/CC (opzionale)
Potenza assorbita 3 VA
Tipo di misura Misura interna della corrente di guasto verso terra
Regolazione ritardo guasto a terra residuo da 0,025 a 25 A
Regolazione tempo di intervento da 0,02 a 5 s
Toroide incorporato Diametri 35 / 60 / 80 / 110 mm
Tipologia di intervento Tipo A
Funzione di prova Locale
Relè di uscita 1 in scambio (TRIP)
5 A (240 VCA)
Segnalazioni LED verde (power ON)
LED rosso (Intervento relè TRIP)
Modalità di montaggio Compatto per interno quadro
Conformità a norme IEC/EN 61010
IEC/EN 61000-6-2EN
IEC/EN 61000-6-3
IEC/TR 60755
CEI EN 60947-2 Annex M
Peso prodotto 485g
Ambiente
Grado di protezione IP IP40 frontale
IP20 contenitore
Umidità relativa 5...90%
Temperatura d'impiego -10...+60 °C
Temperatura di stoccaggio -20...+80 °C
Opzioni
Tropicalizzazione
Filtro di terza armonica
Doppio contatto in uscita
