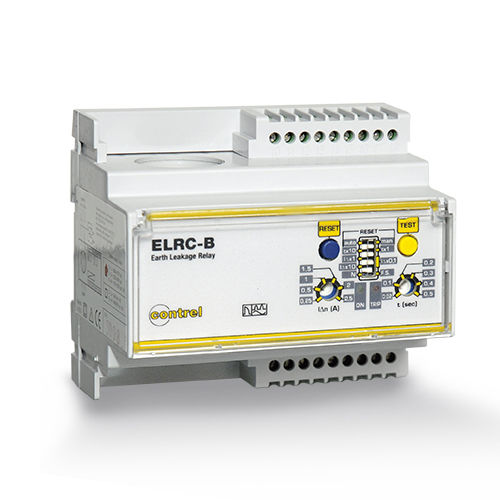

Relè di protezione con dispersione a terra ELRC-B

di corrente2NA/NCsu guida DIN

Il relè ELRC-B è un dispositivo differenziale che, pur mantenendo lampiezza della taratura in corrente e tempo dei relè della serie ELR, è inserito in un contenitore modulare DIN da 6 moduli (modulo base 17,5 mm), unitamente al riduttore toroidale avente un diametro utile di passaggio cavi di 28 mm. Tutto questo permette di ridurre al minimo il cablaggio, gli ingombri e di annullare totalmente i disturbi dovuti a campi elettromagnetici che normalmente si accoppiano sui fili di collegamento tra toroide e differenziale. Il relè ELRC-B è inoltre dotato di un microinterruttore che permette la selezione del funzionamento del relè finale normalmente diseccitato a riposo (condizione di non intervento) o normalmente eccitato (sicurezza positiva o fail safe). Come per tutta la gamma dei relè ELR questo modello incorpora degli opportuni filtri sui circuiti di ingresso rendendolo praticamente immune dai disturbi esterni ed unelettronica di controllo dellefficienza dei circuiti interni e del riduttore toroidale. Sul fronte sono programmatili la corrente di intervento (0,025 ÷ 25 A), il tempo di intervento (0 ÷ 5 sec.) ed la modalità di funzionamento del reset (automatico o manuale). Il dispositivo è inoltre dotato di due contatti in scambio in uscita e una apposita calotta trasparente di protezione frontale sigillabile.
