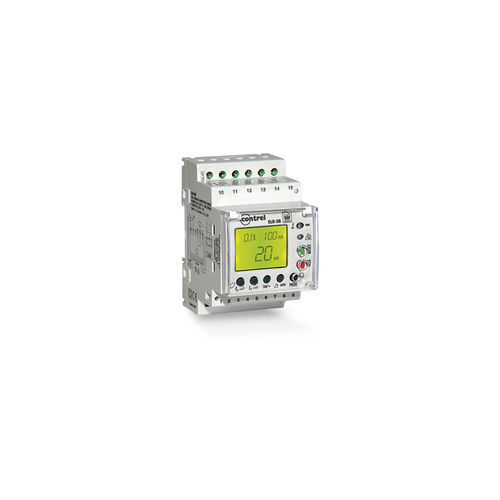

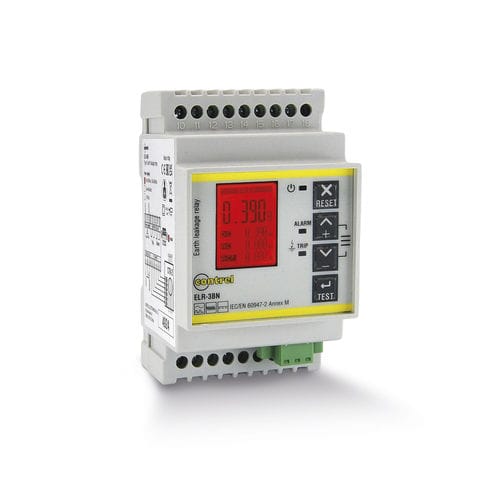

ELR-3B Misura alternata, continua o mista (Tipo B). Relè pre-allarme. Visualizzazione istantanea.
Relè elettronico di protezione e monitoraggio della corrente differenziale (IEC 62020), compatibile con i toroidi serie CTB-1, per cariche tipo B (IEC 60755)
Presentazione
Gamma ELR
Nome dispositivo ELR-3B
Tipo di prodotto Relè differenziale
Compatibilità gamma CTB-1 sensori di corrente differenziale Tipo B
Caratteristiche tecniche
Applicazione Protezione o monitoraggio differenziale di carichi elettrici monofase o trifase in corrente alternata con componenti continui, con frequenze fino a 2 kHz, quali:
Variatori di velocità
Installazioni fotovoltaiche
Ricarica di veicolo elettrico
Filtri attivi
Alimentazione 230 VCA 50/60 Hz
Potenza assorbita 6 VA
Tipo di display LCD retroilluminato (rosso TRIP)
LCD retroilluminato (giallo Preallarme)
Tipo di misura Vero valore efficae (TRMS)
Regolazione guasto a terra residuo 0.1, 0.3, 0.5, 1, 3 A
Regolazione tempo di intervento 0.1, 0.2, 0.3, 0.4, 0.5, 0.75, 1, 5, 10 s
Tipologia di intervento Tipo B
Funzione di prova Locale
Remoto
Relè di uscita 2 (TRIP, Preallarme)
10 A (250 VCA)
Impostabile normalmente diseccitato oppure normalmente eccitato
Segnalazioni LED verde (power ON)
LED rosso (Intervento relè)
LED rosso (Mancato collegamento toroide)
LED giallo(Preallarme)
Modalità di montaggio Guida DIN 3 moduli
Conformità a norme IEC/EN 61010
IEC/EN 61000-6-2EN
IEC/EN 61000-6-3
IEC/TR 60755
CEI EN 60947-2 Annex M
Peso prodotto 260g
Ambiente
Grado di protezione IP IP41 frontale
IP20 contenitore
Umidità relativa 5...90%
Temperatura d'impiego -10...+60 °C
Temperatura di stoccaggio -20...+80 °C
