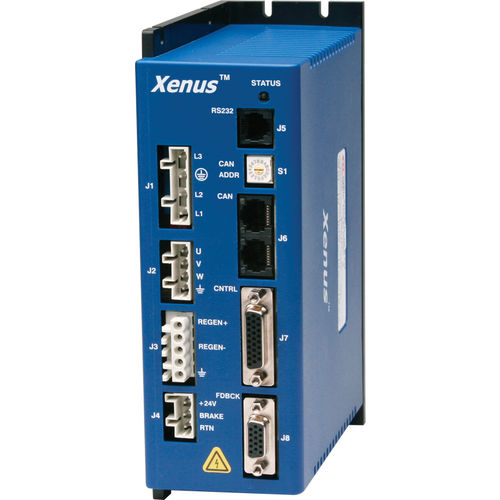

Servo-variatore AC Xenus XTL series

digitaleRS-232CANopen

Il pannello XTL è un pacchetto azionato da linea CA che fornisce una potenza fino a 6kW. Un circuito di controllo delle potenze in ingresso a +24 Vdc assicura un funzionamento "keep-alive". Le interfacce di controllo includono CANopen così come i tradizionali comandi analogici. La retroazione incrementale dell'encoder è standard con resolver opzionale e interfacce per encoder analogici. Specifiche CORRENTE CONTINUA 6A CORRENTE DI PACE 18A TENSIONE DI ALIMENTAZIONE 100-240 VAC DIMENSIONI 191 x 140 x 64 mm INGRESSI DIGITALI 12 USCITE DIGITALI 4 FEEDBACK Incrementale, Digital Halls, Aux encoder/ encoder out INTERFACCIA DI COMANDO Passo/Direzione, analogico, PWM AMBIENTE Commerciale Set di funzioni avanzate AFS - Encoder unidirezionale BiSS-C - Filtri a 32 bit in virgola mobile - Filtri multipli avanzati - Strumenti di analisi di frequenza Modalità di controllo - Indicizzatore veloce, punto a punto, PVT, CSP - Camma, ingranaggi, posizione, velocità, coppia Interfaccia di comando - CANopen - ASCII Seriale Binario e I/O discreto - Comandi passo-passo Singolo o differenziale selezionabile - Comando di posizione/velocità/coppia ±10V - Comando PWM Velocity/Torque - Encoder master (Ingranaggio/codifica) Comunicazioni - CANopen DS-402 - RS232 Feedback - Encoder digitale quad A/B/X - Encoder assoluto BiSS - Encoder analogico Sin/Cos - Uscita encoder secondario / encoder emulati - Sale Digitali I/O - Digitale - 12 ingressi, 4 uscite Accessori - Resistenze di rigenerazione esterne - Filtro bordo esterno Dimensioni: in [mm] - 7,6 x 5,6 x 2,6 [192 x 142 x 65] DESCRIZIONE REV 02 sotto il numero di modello sull'etichetta indica Xenus XTL con il set di funzioni avanzate.
