PAC su guida DIN DomBusTracker2

con I/O integratiingressiingressi analogici

Panoramica

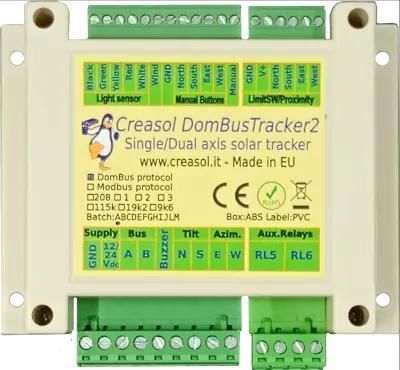

Controller per inseguitore solare su guida DIN, adatto ad impianti ad asse singolo (orizzontale o inclinato) o a due assi. Può funzionare in modalità autonoma oppure integrarsi con sistemi di automazione tramite DomBus o Modbus. Fornito con sensore di luce stagno in foro profondo; motori e alimentazione non inclusi.

Perché DomBusTracker2?

• Configurazione flessibile: doppio asse, asse singolo orizzontale (N–S) o asse singolo inclinato (E–W).
• Funziona in stand-alone o integrato con automazione (Domoticz via DomBus, Home Assistant/Node-RED/OpenHAB/ioBroker via DomBusGateway e MQTT AutoDiscovery, o sistemi Modbus).
• Sensore stagno a 4 fotodetettori per tracking affidabile anche in condizioni nuvolose.
• Cablatura industriale su bus RS485 per tratte lunghe e impianti multi-dispositivo.
• Consumo in standby molto basso (circa 15 mW con relè OFF).

Caratteristiche principali

• 4 relè SPDT 10A per pilotare due attuatori lineari (attuatori tipici fino a ~800 kgf); compatibile con alimentazione 24 V (preferita) o 12 V.
• Versione opzionale da 15A per attuatori o motori di rotazione a maggiore potenza.
• Rilevamento corrente per individuare automaticamente i finecorsa interni degli attuatori e determinare le posizioni estreme.
• 4 ingressi per finecorsa/prossimità esterni (alimentati su richiesta), 2 ingressi twinbutton per comandi manuali SU/GIU e 1 ingresso per disabilitare il tracking automatico.
• Ingresso Wind dedicato che supporta tensione analogica (0–3/3.8/5 V) o uscite a impulsi; supporto per filtraggio in caso di anemometri a impulso.
• 2 relè ausiliari da 5A per funzioni aggiuntive.
• Resistenza di terminazione RS485 selezionabile tramite jumper PCB; cavo schermato a coppie intrecciate raccomandato per lunghe distanze.
• Invaso per guida DIN a profilo basso, 115 × 90 × 40 mm; morsetti a innesto per cablaggio agevole.
• Parametri configurabili via RS485 per adattamento a molti sistemi; firmware disponibili: DomBus (multi-master) e Modbus RTU.

Stato dell'inseguitore e integrazione

• Espone stati dettagliati all'automazione: Nuvoloso, Automatico (idle/movimento), Manuale (idle/movimento), Sera, Notte, Mattina, Allerta vento/posizione di sicurezza, ecc.
• Supporto controllo remoto (impostazione elevazione/azimut); pulsanti locali e interruttore modalità manuale/auto supportati.

Comportamento e sicurezza

• Controlli periodici configurabili con intervalli e soglie nuvoloso per ridurre movimenti non necessari.
• Posizioni notte/mattina e timeout configurabili; si sposta in posizione notte quando la luce scende sotto la soglia.
• Procedura di sicurezza vento: al superamento della soglia, salva la posizione, sposta i pannelli in posizione di sicurezza e ripristina dopo il tempo di recupero configurato.
• Buzzer opzionale saldabile per allarmi manuali o vento (configurabile e disattivabile).

LED e Buzzer
I pattern del LED verde indicano notte, nuvoloso, tracking automatico e motore in movimento; il LED rosso segnala modalità manuale o sicurezza vento. Il buzzer opzionale emette 1 beep per modalità manuale e 2 beep per allerta vento (configurabile/disattivabile).

Note su sensore e anemometro

• L'ingresso Wind accetta tensioni analogiche (0–3/3.8/5 V) o uscite a impulsi (reed/NPN). Per anemometri a impulsi si può raccomandare un condensatore 100–220 µF tra Wind e GND per filtrare i picchi nei tipi generatori di tensione.
• La velocità del vento può essere fornita anche centralmente via automazione scrivendo il registro/entità vento per ciascun inseguitore (utile per impianti con molte unità).

Panoramica porte (sintesi)

• Uscite: 4 relè per motori (MN/MS per inclinazione NS; ME/MW per azimut EW) più 2 relè ausiliari (RL5, RL6).
• Ingressi analogici: 4 canali sensore luce (N, S, E, W) e misura corrente motore per NS e EW.
• Ingresso vento: IN_ANALOG o IN_COUNTER a seconda del tipo di anemometro.
• Ingressi manuali: IN_TWINBUTTON per UP/DOWN, ingresso digitale per disabilitare modalità automatica, 4 ingressi per sensori di finecorsa/prossimità.
• Oggetti virtuali/personalizzati: barre deviazione NS/EW, barre posizione Pns/Pew, Man (auto/manual), Buzz, TrackerState.

Perché usare un inseguitore?
Il tracciamento aumenta la produzione fotovoltaica, specialmente al mattino e al tramonto. Le configurazioni a doppio asse offrono i maggiori incrementi giornalieri rispetto a installazioni fisse in molte condizioni.

Compatibilità e configurazione

• Firmware DomBus: protocollo multi-master DomBus per integrazione a bassa latenza con Domoticz; DomBusGateway collega DomBus a MQTT/AutoDiscovery per Home Assistant, Node-RED, OpenHAB, ioBroker.
• Firmware Modbus: Modbus RTU standard compatibile con i più diffusi master e strumenti Modbus.
• Parametri configurabili: TrackerType, tempi di lavoro, posizioni notte/mattina/vento, controlli periodici, soglie nuvolosità, minimi sensore, homing, soglie di rilevamento corrente, abilitazione prossimità e altro.

Incluso / Non incluso

• Incluso: sensore di luce stagno in foro profondo.
• Non incluso: attuatori lineari / motori rotanti, alimentazione (24 V preferita / 12 V supportata), sensori di prossimità esterni, anemometro.

Specifiche tecniche

• Brand: Creasol
• Model: DomBusTracker2 Rev.2
• Modalità controller: asse singolo (orizzontale/inclinato) o doppio asse; stand-alone o integrato via DomBus o Modbus.
• Uscite relè: 4 × SPDT 10A per motori; 2 × SPST 5A ausiliarie; versione 15A opzionale.
• Ingressi: 4 canali analogici sensore luce (N,S,E,W); misura corrente motore NS/EW; 4 ingressi digitali finecorsa/prossimità; 2 ingressi twinbutton; 1 ingresso manuale/auto; ingresso Wind (analogico 0–3.3/3.8/5 V o impulsi).
• Consumo: circa 15 mW di notte con relè spenti.
• Enclosure: profilo basso per guida DIN 115 × 90 × 40 mm; morsetti a innesto.
• Comunicazione: RS485 (DomBus multi-master o Modbus RTU); resistenza di terminazione selezionabile via jumper PCB; cavo schermato consigliato.
• Logica inseguitore: sensore profondo a 4 fotodetettori, controlli periodici, soglie nuvolosità, homing, posizioni e temporizzazioni di sicurezza vento configurabili.
• Indicatori: LED rosso/verde e buzzer saldabile opzionale.
