Modulo di ingresso analogico DomBus21

digitaleModbusRS-485

Panoramica

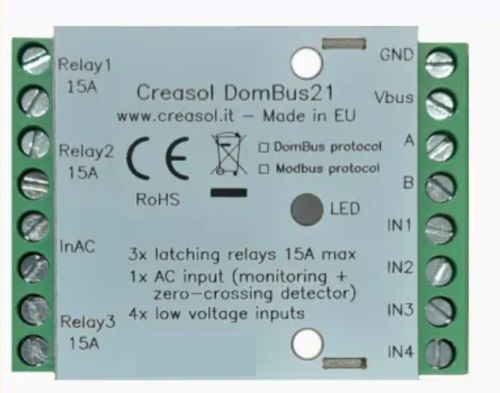

Il Creasol DomBus21 è un modulo a basso consumo con relè bistabili per controllo e monitoraggio di carichi. Fornisce tre relè SPST bistabili, un ingresso AC optoisolato per rilevazione presenza/cross‑zero e quattro ingressi a bassa tensione configurabili (analogici o digitali). Modulo compatto adatto a scatole da incasso e cassette di derivazione, con connessione su bus RS485 industriale.

Funzioni principali

• 3 relè bistabili SPST da 15 A ciascuno, per abilitare/disabilitare carichi o generatori (fino a 3 kW per relè, 250 Vac).
• 1 ingresso AC optoisolato (100–250 V) per presenza di tensione e rilevamento zero‑cross.
• 4 ingressi a bassa tensione configurabili: analogico (NTC 10k), digitale (pulsante, twinbutton), sensore di allarme (bilanciato) o contatore/pulse.
• Consumo molto basso (~15 mW) grazie ai relè bistabili con bobina attiva solo nelle transizioni.
• Opzioni firmware: DomBus (multi‑master, eventi DCMD) o Modbus RTU (master/slave).
• Bus RS485 industriale (115200 bps) per linee lunghe; dimensioni compatte 59 × 42 × 21 mm.

Applicazioni tipiche / esempi

• Controllo di pompe di calore o caldaie per eliminare il consumo in standby.
• Interruzione alimentazione di cancelli/garage per prevenire effrazioni in caso di allarme.
• Scollegamento di piccoli inverter fotovoltaici di notte o durante temporali.
• Commutazione di illuminazione esterna e carichi di lunga durata con consumo di standby vicino a zero.

Caratteristiche

• 3× relè bistabili SPST da 15 A: bobina attivata solo durante il cambio di stato (nessuna corrente continua nella bobina).
• 1× ingresso AC optoisolato (100–250 V) per rilevamento zero‑cross e presenza.
• 4× ingressi a bassa tensione configurabili: IN1..IN4 supportano analogico, digitale, twinbutton, contatore, SENSOR_ALARM, NTC.
• ≈15 mW di consumo anche con relè in ON.
• Firmware: DomBus (compatibile con Domoticz e tramite DomBusGateway con MQTT per Home Assistant, Node‑RED, OpenHAB, ioBroker) oppure Modbus RTU.
• Bus RS485 industriale: 115200 bps, raccomandato fino a ~500 m con cavo d'allarme.
• Compatto: 59 × 42 × 21 mm, adatto a scatole da incasso e cassette di derivazione.

Capacità porte DomBus21 (firmware DomBus)
Indirizzo predefinito: 0xff21
Porta 1 - RL1: OUT_DIGITAL. Relè SPST 15 A bistabile; bobina attiva solo durante le transizioni. INAC deve essere collegato alla rete per gestione zero‑cross.
Porta 2 - RL2: OUT_DIGITAL. Stesse caratteristiche di RL1.
Porta 3 - RL3: OUT_DIGITAL. Stesse caratteristiche di RL1.
Porta 4 - INAC: IN_AC, IN_COUNTER. Ingresso AC optoisolato (100–250 V) per rilevamento presenza e zero‑cross; può monitorare feedback di interruttore, PIR 230 V, rilevamento ON di apparecchi.
Porta 5 - IN1: IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_TWINBUTTON, IN_COUNTER, SENSOR_ALARM. Ingresso analogico/digitale con pull‑up 10k a 3.3 V; collegare comune a GND.
Porta 6 - IN2: stesse capacità di IN1.
Porta 7 - IN3: IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_COUNTER. Opzioni pull‑up/pull‑down; GND comune.
Porta 8 - IN4: come IN3.

Capacità Modbus RTU (firmware Modbus)
All'accensione il modulo segnala indirizzo Modbus (reg 8192), baudrate (8193) e parità (8194) tramite LED. Indirizzo slave Modbus predefinito: 33 (0x21).
Esempi di registri: Addr 0..2 controllano RL1..RL3 (0=OFF, 1 o 65280=ON, altri valori = ON temporizzato). Addr 3 = INAC (0=OFF, 1=ON). Addr 4..7 = IN1..IN4 (0=OFF, 1=ON o intervalli analogici se configurati). Registri dettagliati per opzioni porte, inversione, timing, velocità seriale e revisioni firmware.

DCMD / automazione (firmware DomBus)
Le porte accettano comandi DCMD e generano eventi (OFF, ON, PULSE, PULSE1/2/4, range VALUE). DCMD consente automazioni locali fra moduli anche con controllore centrale offline (es. toggle tramite impulso, azioni basate su soglie sensore).

Note applicative & punti di installazione

• La rilevazione zero‑cross tramite INAC riduce la corrente d'inrush sulle cariche capacitive e limita sovratensioni sulle cariche induttive alla disconnessione.
• Cablaggio RS485: preferire bus lineare con resistenze di terminazione 100–150 Ω alle estremità; schermatura collegata a GND da un solo lato; GND comune fra dispositivi.
• Alimentazione: prevedere 12 V stabile con UPS/backup se necessario per mantenere controller e moduli operativi durante interruzioni.

Sicurezza e installazione
DomBus21 gestisce fino a 15 A per relè (250 Vac). Verificare connessioni, fusibili adeguati e sezione dei cavi. Controllare il riscaldamento dei terminali sotto carico (es. camera IR) e rispettare le normative elettriche locali.

Specifiche tecniche

• Modello: Creasol DomBus21
• Relè: 3 × SPST bistabili, 15 A, 250 Vac (≈3 kW per relè)
• Ingresso AC: 1 × INAC optoisolato, 100–250 Vac (rilevamento zero‑cross & presenza)
• Ingressi bassa tensione: 4 ingressi configurabili (analogico/digitale/twinbutton/contatore/SENSOR_ALARM/NTC)
• Consumo: ≈15 mW (anche con relè ON)
• Bus: RS485 industriale, 115200 bps (DomBus); raccomandato fino a ~500 m
• Protocolli: DomBus (multi‑master) o Modbus RTU
• Dimensioni: 59 × 42 × 21 mm
• Indirizzi predefiniti: DomBus 0xff21; Modbus slave 33 (0x21)
