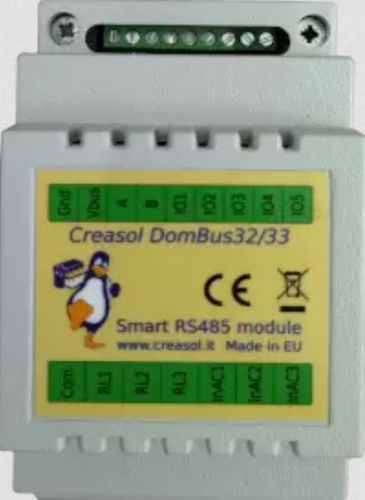

Modulo I/O analogico DomBus32

digitaleserieRS-485

Panoramica
DomBus32 è un modulo su guida DIN (larghezza 54 mm) con 3 uscite relè, 3 ingressi AC e 5 I/O programmabili a bassa tensione. Disponibile in due varianti firmware/protocollo: protocollo proprietario DomBus (multi-master con comandi DCMD e supporto plugin Domoticz) e Modbus RTU (protocollo master/slave standard ampiamente supportato). Comunica tramite bus seriale RS485 industriale; alimentazione 8–25 Vdc. Ottimizzato per consumo estremamente basso (tipicamente <10 mW, fino a 150 mW con tutti i relè attivi).

Capacità principali

• 3 uscite relè (SPST) con protezione varistore contro sovratensioni, nominali fino a 250 Vac / 5 A (o 30 Vdc / 5 A).
• 3 ingressi AC optoisolati (100–250 Vac) per monitorare la presenza di tensione di rete sulle utenze.
• 5 porte I/O versatili a bassa tensione configurabili come ingressi digitali, contatori, twinbutton, uscite (digitali, dimmer, buzzer/flash), ingressi analogici, SENSOR_ALARM, IN_COUNTER, ecc.
• Morsettiera comune per condividere Neutro/Fase o tensione comune tra relè e ingressi AC per semplificare il cablaggio.
• Bus RS485 per reti multi-modulo: 2 fili per i dati più 2 fili per alimentazione 12/24 V (si consiglia cavo schermato a 4 conduttori).
• Funzione DCMD (solo firmware DomBus): comandi modulo-a-modulo che permettono alle automazioni di funzionare anche se il controller domotico è offline (eventi come PULSE, VALUE, ON, OFF, ecc.).
• Ampie opzioni di configurazione dei porti (inversione logica, pull-up/pull-down, timeout, dimmer, modalità uscita analogica 0–10 V, contatori con divisore, soglie allarme sensore, sensori di distanza, ecc.).

Note su firmware/protocolli

• Protocollo DomBus: multi-master, bassa latenza, supporta DCMD per comandi scambiati tra moduli e funzionalità avanzate (raccomandato con Domoticz).
• Protocollo Modbus RTU: protocollo master/slave standard compatibile con molti controller (Home Assistant, OpenHAB, Node-RED, ioBroker). Modbus supporta temporizzazioni relè (ON da 31,5 ms fino a molti giorni) e configurazione basata su registri.

Applicazioni

• Commutare/monitorare fino a 3 luci o altre utenze.
• Monitorare l'alimentazione di apparecchi (es. rilevare presenza di tensione su pompa di calore).
• Controllare valvole zona riscaldamento e altri attuatori.
• Collegare pulsanti, doppio pulsante, contatori S0, PIR, contatti magnetici, sensori d'allarme bilanciati e altro.
• Integrare relè passo-passo esistenti e esporre lo stato ai controller domotici.

Avvertenze

• Non mescolare sullo stesso morsetto carichi ad alta tensione (230 V) e bassa tensione (5/12/24 V).
• Usare cavo schermato a 4 fili per bus e alimentazione (consigliato: cavo d'allarme 2x0.5 mm² per 12 V e 2x0.22 mm² per dati).
• Proteggere l'alimentazione 12/24 V con un fusibile. Il comune del morsetto deve essere collegato coerentemente (Neutro o Fase) a seconda della pratica di cablaggio.
• Abilitare la resistenza di terminazione (jumper Rbus) solo alle due estremità fisiche di ogni bus RS485 per ridurre le riflessioni.

Riepilogo porte (tabella)
Intestazione: Port# | Nome | Capacità | Configurazione predefinita | Descrizione
1 | RL1 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | Uscita relè SPST, 250 Vac 5 A (o 30 Vdc 5 A). Relè protetto da varistore. Morsettiera comune condivisa con ingressi AC e relè.
2 | RL2 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | Come RL1.
3 | RL3 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | Come RL1.
4 | InAC1 | IN_AC, IN_COUNTER | IN_AC | Ingresso optoisolato 100-250 Vac per rilevare la presenza di tensione. Condivide il morsetto comune.
5 | InAC2 | IN_AC, IN_COUNTER | IN_AC | Ingresso optoisolato 100-250 Vac.
6 | InAC3 | IN_AC, IN_COUNTER | IN_AC | Ingresso optoisolato 100-250 Vac.
7 | IO1 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Ingresso/uscita analogico/digitale configurabile; supporta contatori, modalità twinbutton (jumper PU1), opzione uscita 10 mA (jumper RO1), pull-up per NTC e sensori d'allarme bilanciati (5 stati: Chiuso/Aperto/Mascherato/Tamper/Corto).
8 | IO2 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Stesso IO1 con PU2 / RO2.
9 | IO3 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Stesso IO1 con PU3 / RO3.
10 | IO4 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Stesso IO1 con PU4 / RO4.
11 | IO5 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Stesso IO1 con PU5 / RO5.

Parametri e comportamento delle porte (livello alto)

• Indirizzo modulo predefinito: 0xff32 (deve essere cambiato con un indirizzo unico quando si installano più moduli sullo stesso bus).
• Baud rate e parità seriale configurabili via registri/parametri (es. 115200 bps di default per DomBus).
• Modalità di uscita includono OUT_DIGITAL, OUT_RELAY_LP (relè ottimizzato per basso consumo), OUT_DIMMER (0–100% in step del 5% @500 Hz), OUT_ANALOG (0–10 V), OUT_BUZZER/OUT_FLASH (pattern configurabili), OUT_BLIND (controllo motore con TIMEOPEN/TIMECLOSE), ecc.
• IN_COUNTER supporta il conteggio impulsi per contatori energia/gas/acqua; l'opzione DIVIDER imposta gli impulsi per unità; supporta TYPENAME=kWh per creare dispositivi energia/potenza; OPPOSITE per import/export.
• Gli ingressi IN_AC possono essere usati come rivelatori di zero-cross (quando presenti) per minimizzare la corrente di spunto nello commutare i relè.
• La modalità SENSOR_ALARM supporta sensori d'allarme bilanciati a doppia o tripla polarizzazione: i parametri PAR1..PAR4 permettono la mappatura di Corto/Tamper/Mascherato/Aperto/Chiuso.

DCMD (solo firmware DomBus)
DCMD abilita comandi guidati da eventi inviati localmente o ad altri moduli DomBus senza coinvolgere il controller domotico. Sintassi: DCMD(Event:ValueLow:ValueHigh)=ModuleAddress.ModulePort:Command:Value. Eventi supportati: OFF, ON, PULSE, PULSE1, PULSE2, PULSE4, VALUE (con soglie). Comandi supportati: ON, OFF, TOGGLE, DIMMER, ecc. Esempi: commutare l'uscita di un altro modulo con una pressione breve, attivare scena/gruppo con pressione lunga, controllare caldaia/valvola in base a soglie di temperatura, fornire feedback buzzer su sensori touch. (Configurazione dettagliata disponibile per porta: DCMD impostabile per evento.).

Installazione e raccomandazioni bus (riepilogo)

• Usare topologia bus lineare quando possibile; RS485 richiede due resistenze di terminazione (100–150 Ohm) alle estremità del bus per ridurre le riflessioni. I moduli forniscono un jumper PCB per abilitare la terminazione.
• Collegare la schermatura del cavo a GND su un solo lato. Tutti i dispositivi sul bus devono condividere la stessa riferimento GND.
• Durante il cablaggio: collegare prima il GND, poi Vbus (12/24 V), poi RS485 A e B. Durante la disconnessione invertire l'ordine (Vbus primo, GND ultimo).
• Si raccomanda di alimentare ogni bus a ~13,8 V con batteria di backup per tolleranza ai blackout; proteggere l'alimentazione del bus con un fusibile.

Tabelle e riferimenti di configurazione inclusi
La pagina prodotto fornisce tabelle ed esempi per indirizzi registri Modbus, parole chiave parametri DomBus (HWADDR, PULLUP, PULLDOWN, INVERTED, modalità OUT, valori TIME, TYPENAME, DIVIDER, ADDR per contatori EVSE, parametri EV se applicabili) ed esempi pratici per integrazione Domoticz/Home Assistant/Node-RED. Consultare la tabella per porta per mappare registri Modbus alle funzioni e per i formati raccomandati del campo Description in Domoticz.

caratteristiche / specifiche tecniche

• Formato: modulo su guide DIN, larghezza 54 mm (dimensioni: 53 x 89 x 65 mm).
• Uscite relè: 3 × relè SPST, 250 Vac / 5 A max (30 Vdc / 5 A), protezione varistore.
• Ingressi AC: 3 × ingressi IN_AC optoisolati, 100–250 Vac, condivisione morsettiera comune.
• I/O: 5 × I/O programmabili a bassa tensione (IN/OUT, contatore, twinbutton, dimmer, buzzer, SENSOR_ALARM, ingresso analogico).
• Alimentazione: 8–25 Vdc raccomandati (es. 12 V o 13,6 V nominale). Consumo tipico <10 mW (0,75 mA @13,6 V); fino a 150 mW (10 mA @13,6 V) con tutti i relè attivati.
• Bus: RS485 seriale industriale; cavo schermato a 4 fili standard (2 per alimentazione, 2 per dati); velocità predefinita 115200 bps (configurabile).
• Protocolli: DomBus (multi-master proprietario con DCMD) o Modbus RTU (master/slave).
• Funzionalità speciali: comandi DCMD inter-modulo (firmware DomBus), rilevamento zero-cross per ingressi AC, supporto sensori d'allarme bilanciati (5 stati), tempi monostabili configurabili da 31,25 ms fino a giorni, opzione uscita analogica 0–10 V.
• Casi d'uso tipici: controllo illuminazione (inclusi sistemi passo-passo), valvole zona riscaldamento, monitoraggio presenza apparecchi, integrazione sensori e contatori (energia/gas/acqua).
