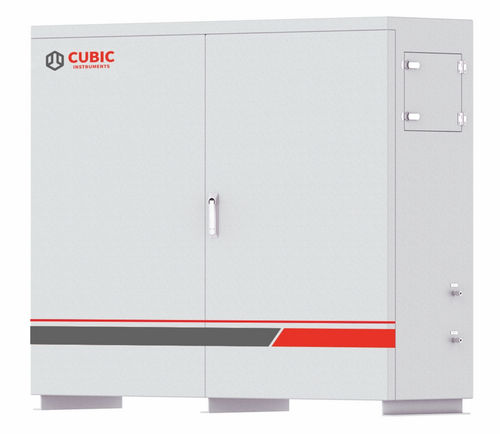

Sistema di analisi di gas GasTDL-3110

di processo al laserdi datidi campioni

Panoramica del prodotto
GasTDL-3110 è un analizzatore di gas laser TDLAS estrattivo per la misura continua e in tempo reale di un singolo gas target. Configurabile per H2S, O2, CO, CO2 o CH4, il design a fascio incrociato TDLAS garantisce alta selettività e precisione di misura con ridotte interferenze da gas di fondo.

Progettazione e funzionamento
Il sistema adotta campionamento estrattivo integrando sonda di prelievo, unità di pretrattamento, unità di controllo e unità di analisi gas. La pulizia automatica della sonda, lo scarico dei condensati e la filtrazione multi‑stadio consentono un funzionamento continuo e stabile in ambienti di processo gravosi (alte temperature, elevata umidità, forte presenza di polveri, elevati flussi e atmosfere corrosive).

Applicazioni
Progettato per l'ottimizzazione dei processi, la riduzione dei consumi energetici e il monitoraggio della sicurezza nei settori oil & gas, chimico e metallurgico. Adatto al monitoraggio continuo dei gas di processo e del syngas.

Segmento / Divisione
Segmento: Analizzatore di gas di processo
Divisione: Analizzatore Syngas

Caratteristiche

• Tecnologia TDLAS a fascio incrociato per misura mono‑gas altamente selettiva con bassa interferenza incrociata.
• Protezione antideflagrante certificata: Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db per aree con rischio gas e polveri.
• Campionamento automatico, pulizia della sonda e scarico dei condensati per funzionamento affidabile di lungo periodo senza sorveglianza.
• Filtrazione multi‑stadio e progetto di campionamento robusto per operare in condizioni polverose, umide o corrosive.
• Supporto per monitoraggio remoto (RS‑485/RS‑232) e uscite multiple per integrazione con sistemi di controllo di processo.

Specifiche

• Componenti misurati: H2S, O2, CO, CO2, CH4
• Principio di misura: TDLAS (fascio incrociato)
• Campo di misura: H2S: 0~100 ppm, 0~5000 ppm; O2: 0~5% VOL (100% VOL configurabile); CO: 0~100% VOL; CO2: 0~100% VOL; CH4: 0~20% VOL
• Accuratezza: ≤±1% F.S.
• Ripetibilità: ≤±1%
• Deriva span: ≤±1% F.S.
• Risoluzione: 0.01% VOL
• Classe antideflagrante: Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db
• Temperatura ambiente: -20~60℃
• Alimentazione: 220V AC, 50Hz
• Gas di esercizio: Azoto industriale 0.3~0.8 MPa
• Interfaccia di comunicazione: RS‑485, RS‑232
• Modalità di uscita: 2 canali 4~20 mA; 3 uscite relè
