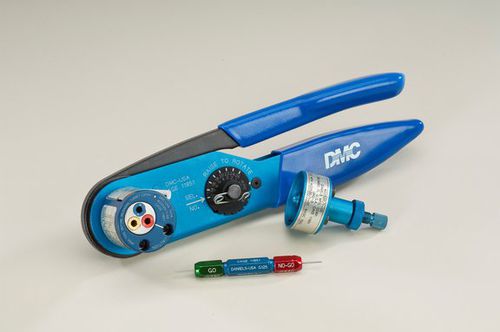

Utensile per aggraffatura manuale AF8

per filo

Il DMC AF8, qualificato secondo MIL-DTL-22520/1* e AS22520/1*, ha un'applicazione virtualmente illimitata entro la gamma di fili specificata da 12 a 26 AWG. Sono disponibili oltre mille teste a torretta per adattare il telaio dell'utensile alla vostra specifica combinazione contatto/filo militare o proprietaria. La crimpatura a 8 impronte, che è standard nell'AF8, assicura la massima forza di trazione assoluta con quasi tutti i contatti a barile chiuso. Configurazioni di impronte speciali e di gage sono disponibili su richiesta. Per un corretto funzionamento, l'utensile deve essere accoppiato con uno dei seguenti accessori opzionali: una testa a torretta militare standard o non militare (serie TH-XXX Part No.), un posizionatore militare standard o non militare (serie TP-XXX Part No.), o una testa regolabile (Part No. UH2-5). Questo viene fatto semplicemente orientando la testa nella posizione chiave e stringendo le viti a brugola fornite come parte della testa. Il cricchetto di precisione controlla il ciclo dell'utensile in entrambe le direzioni del movimento dell'impugnatura. Questo assicura la stessa crimpatura accurata ogni volta. È come avere un ispettore del controllo qualità in ogni stazione di lavoro. La profondità di crimpatura positiva è controllata da una manopola di selezione a 8 posizioni convenientemente situata sul telaio dell'utensile. L'operatore compone semplicemente il passo desiderato per il filo utilizzato. Questa impostazione può essere fissata con l'uso di un perno di bloccaggio o di un filo di sicurezza. Una targhetta dati permanente è apposta su tutte le teste a torretta e i posizionatori. Questa targhetta elenca i numeri di parte dei contatti specifici, il codice colore della posizione corrispondente (per le teste a torretta a 3 posizioni) e le impostazioni di profondità del selettore suggerite per la dimensione del filo in uso. L'AF8 misura circa 9.75" x 2.5" x 1.25" e pesa 15 once.
