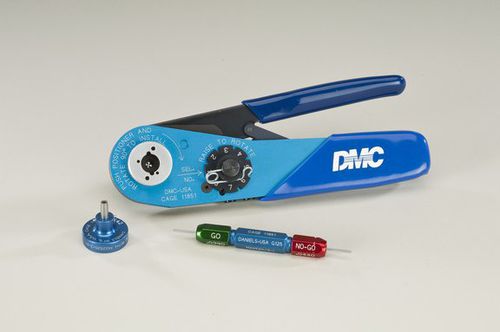

Utensile per aggraffatura manuale AFM8

per filo

Qualificato secondo MIL-DTL-22520/2* e AS22520/2* Accoglie i posizionatori Daniels "K Qualificato per MIL-DTL-22520/2* e AS22520/2*, il DMC AFM8 è progettato per la maggior parte dei tipi di connettori miniaturizzati e sub-miniaturizzati che sono così ampiamente utilizzati nei sistemi elettronici. L'AFM8 soddisfa la necessità di uno strumento miniaturizzato che possa accogliere fili di dimensioni da 20 a 32 AWG. L'AFM8 dà una crimpatura a 8 impronte Mil-Standard, che assicura la massima resistenza alla trazione. Il cricchetto di precisione a ciclo controllato assicura crimpature sempre accurate. Il telaio dell'utensile ha una manopola selettrice incorporata a 8 passi per facilitare l'impostazione della corretta profondità di crimpatura per il filo utilizzato. I posizionatori adattano il telaio ad una particolare applicazione. La targhetta dei dati su ogni posizionatore indica quali contatti il posizionatore ospita per la sua misura di filo e indica la posizione del selettore. Il posizionatore è facilmente rimovibile e sostituibile. La misurazione periodica è raccomandata per assicurare una calibrazione accurata. Questo è facilmente realizzabile con il calibro M22520/3-1 "GO/NO-GO" (DMC part no. G125) sulla regolazione SEL #8. L'AFM8 è lungo 6 3/4" e pesa circa 10 once. Oltre a mantenere l'utensile pulito e conservato correttamente quando non è in uso, non è richiesta alcuna manutenzione da parte dell'operatore. Il kit di utensili DMC274 contiene il telaio dell'utensile AFM8, il calibro per utensili e tutti i posizionatori mil-spec. Nel DMC274 sono inclusi anche i fogli di istruzione degli utensili e una tabella di selezione degli utensili.
