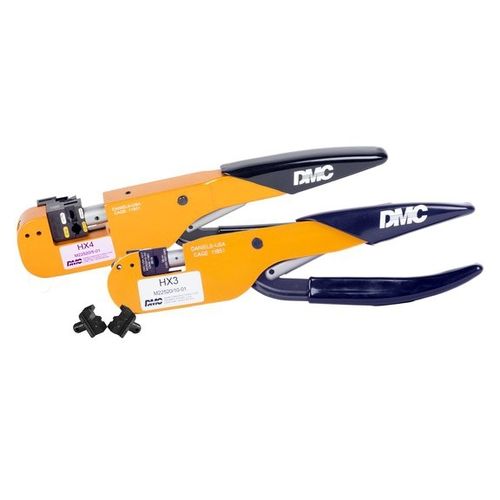

Utensile per aggraffatura manuale HX4, HX3 series

per filocon ganascia intercambiabile

Gli strumenti di crimpatura delle serie DMC HX4 e HX3 sono caratterizzati da un sistema di matrici intercambiabili che eliminano la necessità di strumenti di crimpatura a matrice fissa separati per ogni diversa applicazione. Molte aziende di manutenzione e produzione si sono standardizzate su uno di questi modelli, eliminando così il costo associato al mantenimento e alla calibrazione di ingombranti inventari di utensili monouso. Le matrici di crimpatura scattano nel telaio dell'utensile e sono mantenute in posizione da clip interne a molla. Possono essere fissati in modo permanente, se lo si desidera, inserendo un perno nei fori previsti. I telai degli utensili sono dotati di un cricchetto positivo che controlla il movimento completo della maniglia in entrambe le direzioni. Le matrici sono disponibili in una varietà di combinazioni con design a cavità singola, doppia e persino tripla. Queste matrici accolgono la maggior parte dei connettori coassiali e biassiali e dei contatti conformi a MIL-C-39012, MIL-C-39029 e numerose configurazioni proprietarie. Altri design sono disponibili per varie tecniche di terminazione. Gli stampi in vari modelli di crimpatura sono disponibili anche per capicorda isolati e non isolati, giunzioni di fili e terminali relativi a M7928, MS17143, MS25036, MS25181, MS27429, MS25274, MS20659, M81824, MS21003 attraverso MS21015, e numeri di parte commerciali. Diversi contatti di potenza troppo grandi per gli utensili manuali convenzionali sono anche coperti da matrici intercambiabili per il telaio dell'utensile standard (HX4). Attrezzi di crimpatura a telaio aperto stile pressa da banco Gli utensili UDT5 e UDT3 hanno l'apertura della matrice sul lato opposto del telaio dell'utensile rispetto ai modelli HX4 e HX3, così l'utensile può essere usato come una pressa da banco portatile o come un utensile manuale.
