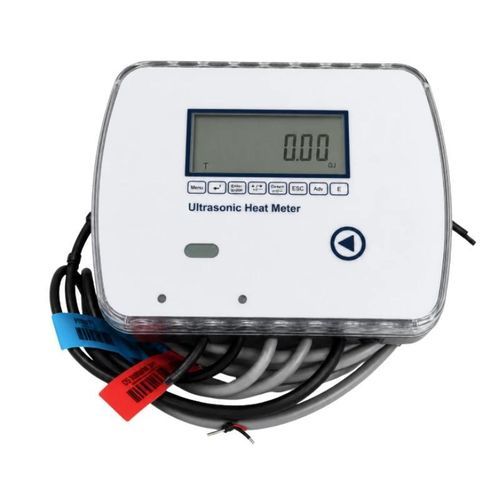

Contatore di energia termica ad ultrasuoni BBUEM-P

GPRS4-20 mAModbus

Panoramica prodotto
Il BBUEM-P misura l'energia di riscaldamento e raffreddamento in impianti idraulici DN15–DN40. Combina la misura del flusso a ultrasuoni con sensori di temperatura PT1000 appaiati su condotte di mandata e ritorno per calcolare l'energia accumulata. Corpo in linea in rame o acciaio inox. Interfacce standard: infrarossi, RS485 e M-Bus; opzionali: 4-20 mA, RF e GPRS. Supporta funzionamento prepagato e può essere equipaggiato con valvola di controllo termico opzionale.

Caratteristiche principali

• Misura separata dell'energia di riscaldamento e raffreddamento
• Installazione in linea per DN15–DN40
• Sensori di temperatura PT1000 appaiati (tolleranza 0,06 °C)
• Campo di misura R50 (Qp/Qi = 50)
• Nessuna parte meccanica rotante
• Corpo in rame o acciaio inox; installazione orizzontale o verticale
• Memorizza 18 mesi di dati storici
• Comunicazioni standard infrarossi, RS485 e M-Bus; opzionali 4-20 mA, RF, GPRS
• Supporta funzionamento prepagato e valvola di controllo opzionale

Specifiche di portata
Dimensione nominale | Portata massima Qs | Portata permanente Qp | Portata minima Qi
DN15 | 3 m³/h | 1,5 m³/h | 0,03 m³/h
DN20 | 5 m³/h | 2,5 m³/h | 0,05 m³/h
DN25 | 7 m³/h | 3,5 m³/h | 0,07 m³/h
DN32 | 12 m³/h | 6 m³/h | 0,12 m³/h
DN40 | 20 m³/h | 10 m³/h | 0,2 m³/h

Specifiche tecniche
Parametro | Specifica
Fluido misurato | Acqua o liquido omogeneo
Dimensioni nominali | DN15, DN20, DN25, DN32, DN40
Precisione misura flusso | ±2%
Classe di precisione contatore energia | Classe 2 o Classe 3
Campo di misura Qp/Qi | 50
Pressione nominale | 1,6 MPa
Perdita di carico | <0,015 MPa
Sensori di temperatura | Sensori PT1000 appaiati
Tolleranza abbinamento | 0,06 °C
Intervallo ΔT (riscaldamento) | 3 a 75 K
Intervallo ΔT (raffreddamento) | 2 a 75 K
Risoluzione temperatura | 0,01 °C
Materiale corpo | Rame o acciaio inox
Protezione | IP65
Alimentazione | Batteria al litio 3,6 V; durata > 6 anni
Memoria dati | 18 mesi
Comunicazioni standard | Infrarossi, RS485, M-Bus
Comunicazioni opzionali | 4-20 mA, RF, GPRS
Protocolli | Modbus, CJ/T 188 o protocollo personalizzato
Installazione | In linea su tubo di mandata o ritorno; orizzontale o verticale
Configurazioni opzionali | Funzionamento prepagato, monitoraggio remoto, valvola di controllo termico

Applicazioni tipiche

• Misura del riscaldamento in residenze e condomini
• Fatturazione energetica in piccoli edifici commerciali
• Misura energia per fan-coil e diramazioni
• Sottocontatori in impianti di riscaldamento e raffreddamento
• Progetti di lettura remota e prepagamento

Modello e dati tecnici

• Modello: BBUEM-P
• Fluido misurato: Acqua o liquido omogeneo
• Dimensioni nominali: DN15, DN20, DN25, DN32, DN40
• Precisione flusso: ±2%
• Classe precisione energia: Classe 2 o Classe 3
• Campo di misura (Qp/Qi): 50 (R50)
• Pressione nominale: 1,6 MPa
• Perdita di carico: <0,015 MPa
• Sensori: PT1000 appaiati; tolleranza 0,06 °C
• Intervalli temperatura: Riscaldamento 3–75 K; Raffreddamento 2–75 K
• Risoluzione: 0,01 °C
• Corpo: Rame o acciaio inox
• Protezione: IP65
• Alimentazione: Batteria litio 3,6 V; durata > 6 anni
• Memoria: 18 mesi
• Comunicazioni: Infrarossi, RS485, M-Bus; opzionali 4-20 mA, RF, GPRS
• Protocolli: Modbus, CJ/T 188 o personalizzato
• Installazione: In linea su mandata o ritorno; orizzontale o verticale
• Opzioni: Prepagato, monitoraggio remoto, valvola di controllo
