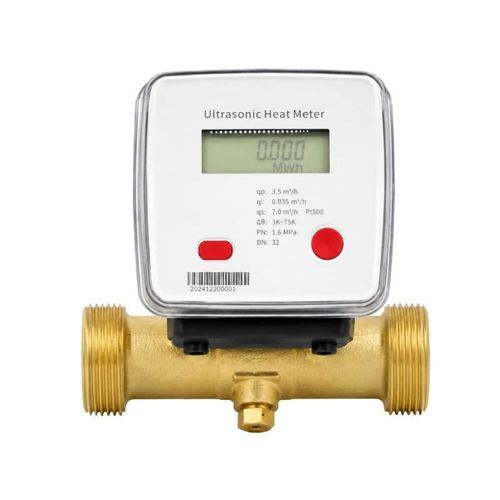

Contatore di energia termica ad ultrasuoni BBUEM-R

RS485wirelessIoT

Panoramica del prodotto
Il BBUEM-R è un contatore di energia in linea ad ultrasuoni che calcola l'energia di riscaldamento e raffreddamento utilizzando la misurazione del tempo di transito del flusso abbinata alla misura delle temperature di mandata e ritorno. Non presenta componenti meccanici in movimento ed è progettato per edifici residenziali e commerciali, reti caldaie, stazioni di scambio termico e sistemi di teleriscaldamento/teleraffreddamento. Disponibile nelle misure DN15–DN200. Supporta misurazione avanti/indietro, rilevamento dei bassi flussi, archiviazione dati locale e lettura remota via RS485, M‑Bus o infrarossi; NB‑IoT e LoRaWAN opzionali.

Caratteristiche principali

• Misurazione dell'energia di riscaldamento e raffreddamento
• Installazione integrata in linea senza parti mobili
• Misurazione ultrasonica a doppio canale con tempo di transito
• Campo di misura R100
• Misura in senso diretto e inverso
• Funzionamento intelligente a basso consumo
• Memoria locale dati per 24 mesi
• Classe di protezione IP68
• Unità di energia selezionabili (kWh, GJ, Gcal)

Specifiche di portata
Diametro nominale | Portata permanente Q3 | Portata massima Qs | Portata minima Qi
DN15 | 1.5 m³/h | 3.0 m³/h | 0.015 m³/h
DN20 | 2.5 m³/h | 5.0 m³/h | 0.025 m³/h
DN25 | 3.5 m³/h | 7.0 m³/h | 0.035 m³/h
DN32 | 6.0 m³/h | 12 m³/h | 0.06 m³/h
DN40 | 10 m³/h | 20 m³/h | 0.10 m³/h
DN50 | 15 m³/h | 30 m³/h | 0.15 m³/h
DN80 | 40 m³/h | 80 m³/h | 0.40 m³/h
DN100 | 60 m³/h | 120 m³/h | 0.60 m³/h
DN150 | 150 m³/h | 300 m³/h | 1.50 m³/h
DN200 | 250 m³/h | 500 m³/h | 2.50 m³/h

Applicazioni tipiche

• Sottocontabilizzazione del riscaldamento nelle abitazioni
• Fatturazione energetica in appartamenti e edifici commerciali
• Sistemi di teleriscaldamento e teleraffreddamento
• Reti caldaie e stazioni di scambio termico
• Gestione energetica degli edifici e lettura remota

Specifiche tecniche

• Misure nominali: DN15–DN200
• Campo di misura: R100
• Classe di precisione: Classe 2
• Intervallo differenza di temperatura: 3–75 K
• Intervallo di temperatura: 4–95 °C
• Pressione massima di esercizio: 1,6 MPa
• Costruzione: integrata in linea
• Standard di comunicazione: CJ/T 188‑2018, EN 1434
• Interfacce dati: RS485, M‑Bus, infrarossi
• Comunicazione wireless opzionale: NB‑IoT, LoRaWAN
• Batteria: litio 3,6 V
• Durata batteria: 6, 11 o 15 anni
• Protezione: IP68
• Temperatura ambiente: -15 a +70 °C
• Umidità ambiente: <100% RH
• Ambiente elettromagnetico: E1
• Archiviazione dati: 24 mesi
• Corrente statica: <12 μA
• Corrente media operativa: <25 μA
• Unità di energia: kWh, GJ o Gcal
