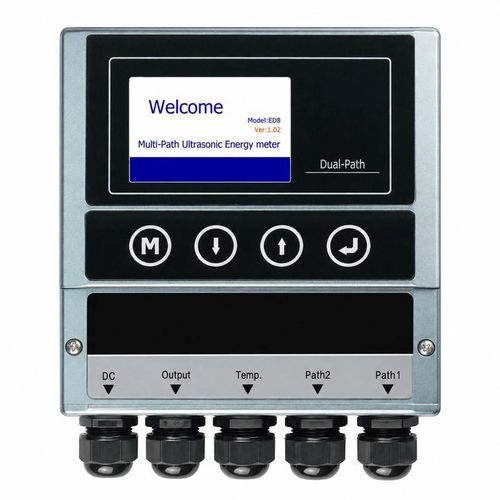

Contatore di energia termica digitale BBUEM-DP

ad ultrasuoni4-20 mAModbus

Panoramica del prodotto
BBUEM-DP è un contatore di energia termica ultrasonico fisso a doppio percorso, progettato per grandi sistemi ad acqua refrigerata, acqua calda e sistemi energetici termici. Combina la misura del flusso ultrasonico a doppio percorso con sensori di temperatura abbinati mandata/ritorno per calcolare l'energia di riscaldamento o raffreddamento dal flusso di liquido e dal ΔT. I sensori clamp-on sono standard per installazione non invasiva; sensori bagnati disponibili come opzione.

Caratteristiche principali

• Misurazione del flusso tramite tempo di transito ultrasonico a doppio percorso per maggiore stabilità
• Calcolo dell'energia di riscaldamento e raffreddamento da flusso e ΔT mandata/ritorno
• Accuratezza del flusso: ±0,5 % del valore misurato
• Accuratezza energia riscald./raffr.: ±1,0 %
• Gamma diametri tubazione: 25 a 5000 mm
• Sensori di temperatura abbinati con errore di matching 0,02 °C
• Uscite: 4–20 mA, impulsi/OCT, relè
• Comunicazione: RS485 con protocollo Modbus
• Sensori clamp-on standard; trasduttori bagnati opzionali

Applicazioni tipiche

• Impianti centrali di acqua refrigerata e caldaie
• Monitoraggio energetico HVAC per grandi edifici
• Reti di teleriscaldamento e teleraffreddamento
• Sistemi industriali di acqua di raffreddamento e scambiatori di calore
• Sistemi di utilità e gestione energetica di stabilimento
• Misurazione dell'energia termica su tubazioni di grande diametro

Principio di misura
Due percorsi ultrasonici misurano le differenze di tempo di transito per determinare la velocità di flusso nella stessa tubazione. L'energia termica è calcolata dal flusso misurato e dalla differenza di temperatura tra mandata e ritorno.

Specifiche tecniche

• Principio di misura del flusso: tempo di transito ultrasonico a doppio percorso
• Intervallo di velocità: 0 a ±12 m/s
• Accuratezza del flusso: ±0,5 % del valore misurato
• Accuratezza energia riscald./raffr.: ±1,0 %
• Errore di matching temperatura: 0,02 °C
• Diametro tubazione: 25 a 5000 mm
• Intervallo misura temperatura: 2 a 105 °C
• Uscita analogica: 4–20 mA, carico max 750 Ω
• Uscita impulsi: 0–9999 Hz, OCT
• Uscita relè: SPST, max 1 Hz
• Comunicazione: RS485, protocollo Modbus
• Alimentazione: 24–36 VDC
• Display: TFT LCD 3,5" 480 × 320
• Temperatura operativa trasmettitore: -40 a 60 °C
• Temperatura trasduttore standard: -40 a 80 °C
• Umidità: fino al 95% UR, senza condensa
• Involucro trasmettitore: alluminio pressofuso
• Lunghezza cavo trasduttore standard: 10 m
• Lunghezza cavo sensore temperatura: 5 m

Opzioni sensore

• Flusso: standard — trasduttori ultrasonici clamp-on; opzionale — trasduttori ultrasonici bagnati
• Temperatura: standard — sensori di temperatura clamp-on; opzionale — sensori di temperatura bagnati

Informazioni per la selezione

• Diametro esterno e spessore parete della tubazione
• Materiale della tubazione e rivestimento interno, se presente
• Fluido di riscaldamento o raffreddamento (acqua, miscele glicoliche, ecc.)
• Intervallo di temperatura mandata/ritorno
• Intervallo di portata previsto e profilo di flusso
• Requisito: sensori clamp-on o bagnati
• Lunghezza cavo e instradamento richiesti
• Uscite e interfacce di comunicazione richieste (4–20 mA, impulsi, RS485/Modbus)
