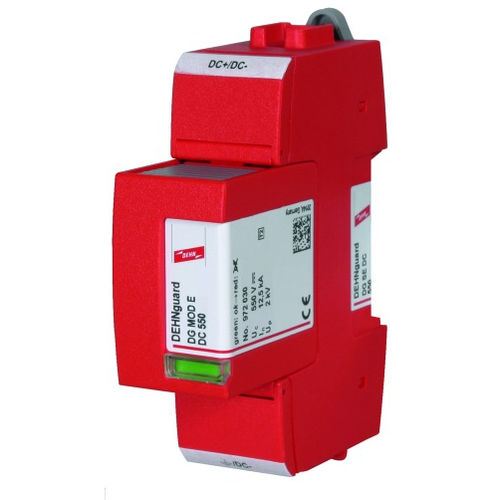

Limitatore di sovratensione di tipo 1+2 DG SE DC 900

di tipo 2per alimentazione continuadi telesegnalazione

Panoramica
Protezione delle installazioni a bassa tensione e dei circuiti in corrente continua contro sovratensioni dovute a fulmini e commutazioni. Idoneo per installazione secondo il concetto di zone di protezione dalle scariche atmosferiche, ai limiti 0B – 1 e superiori.

Caratteristiche principali

• Limitatore combinato / limitatore di sovratensione universale costituito da una base e un modulo di protezione innestabile
• Concetto dispositivo specificamente sviluppato per l'impiego nei circuiti in corrente continua (DC)
• Unità di commutazione in CC (DCD) potente per prevenire danni da incendio causati da archi in DC
• Impiego possibile senza fusibile di backup in applicazioni definite (dipende dalla variante)
• Segnalazione stato/funzionamento tramite indicatore verde/rosso nella finestra di ispezione
• Sostituzione del modulo di protezione senza attrezzi grazie al sistema di bloccaggio con pulsante di rilascio

Varianti rappresentative della famiglia prodotto (esempi)

• DG M DC ACI 1250 FM — Rif. 972150 — Limitatore modulare per applicazioni DC; contatto di segnalazione remoto flottante; classificazione SPD Tipo 2; I_n (8/20 µs): 10 kA; I_max: 20 kA; SCCR max: 5 kA.
• DG ME DC ACI 1250 FM — Rif. 972147 — Limitatore combinato corrente di fulmine + sovratensione per DC; tipo 1+2 (circuito Y); I_imp (10/350 µs): 5 kA; I_n (8/20 µs): 12,5 kA; livello di protezione (DC+ → DC-): < 3,75 kV; SCCR max: 5 kA.
• DG SE DC 60 — Rif. 972110 — Limitatore unipolare modulare per 60 V DC; I_n: 12,5 kA; U_P ≤ 0,5 kV; resistenza al cortocircuito senza fusibile (DC): 300 A.
• DG SE DC 900 — Rif. 972140 — Unipolare per 900 V DC; I_n: 12,5 kA; U_P ≤ 3,0 kV; resistenza al cortocircuito senza fusibile (DC): 100 A.

Dettagli prodotto e testo per capitolato (sintesi)

• Limitatori modulare innestabili per applicazioni DC, disponibili come combinati (ME / ME+SE) e unipolari (SE); varianti FM con contatto di segnalazione remoto flottante.
• Progettati per dispositivi di carica DC e circuiti di alimentazione DC con tensioni nominali fino a 1250 V DC, 1000 V DC, 900 V DC, 550 V DC, 242 V DC, 60 V DC a seconda della variante.
• Segnalazione meccanica stato/guasto e sostituzione senza attrezzi per facilitare manutenzione e ispezione.
• Alcune varianti combinate impiegano varistore senza corrente di dispersione + tubo a gas per offrire protezione Tipo 1+2.

Caratteristiche tecniche / specifiche

• Classificazione SPD: Tipo 2 (EN / IEC 61643-11 / 61643-41 a seconda della variante)
• I_n (8/20 µs): tip. 10 kA o 12,5 kA a seconda della variante
• I_max (8/20 µs): fino a 20 kA per alcune varianti
• I_imp (10/350 µs) per varianti combinate: 5 kA
• U_C (tensione continua max) esempi: 60 V DC, 242 V DC, 550 V DC, 900 V DC, 1000 V DC, 1250 V DC
• Livello di protezione U_P esempi: ≤ 0,5 kV; ≤ 1,25 kV; ≤ 2,0 kV; ≤ 3,75 kV
• Resistenza al cortocircuito (SCCR) esempi: 5 kA (alcuni combinati), 300 A (tipi SE senza fusibile), 100–300 A a seconda della variante
• Contatto di segnalazione remoto: contatto commutatore flottante sulle varianti FM
• Dispositivo di commutazione DC: DCD presente in molte varianti per commutazione sicura e soppressione degli archi
