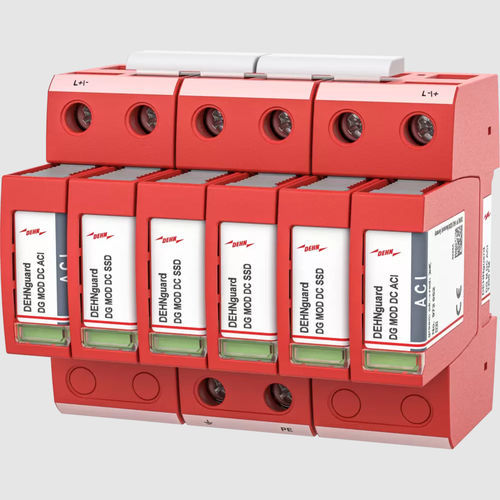

Limitatore di sovratensione di tipo 2 DG M DC ACI 1250 FM
per impianto elettricodi telesegnalazioneper alimentazione continua

Limitatore di sovratensione di tipo 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - per impianto elettrico / di telesegnalazione / per alimentazione continua
Limitatore di sovratensione di tipo 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - per impianto elettrico / di telesegnalazione / per alimentazione continua
Limitatore di sovratensione di tipo 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - per impianto elettrico / di telesegnalazione / per alimentazione continua - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
di tipo 2
Applicazioni
di telesegnalazione, per impianto elettrico, per alimentazione continua, contro gli archi elettrici
Altre caratteristiche
con indicatore di guasti, combinato, modulare, DC, a presa
Tensione

1.250 V

Corrente primaria

Max.: 20.000 A

Min.: 10.000 A

Descrizione

Overview
  • Scaricatore combinato universale composto da una parte di base e un modulo di protezione estraibile
  • Concetto di dispositivo sviluppato specificamente per circuiti in corrente continua e apparecchiature di ricarica DC
  • Dispositivo di commutazione DCD integrato che riduce il rischio di incendio dovuto ad archi di commutazione DC
  • Utilizzo possibile senza fusibile di backup aggiuntivo in applicazioni definite
  • Segnalazione stato di funzionamento / guasto tramite bandierina meccanica verde / rossa nella finestra di ispezione
  • Sostituzione dei moduli di protezione senza attrezzi grazie al sistema di bloccaggio con pulsante di rilascio


Variant — DEHNguard M DC ACI 1250 FM (Part No. 972150)
Scaricatore di sovratensioni modulare per applicazioni DC; con contatto di segnalazione remota flottante.
  • Dispositivo di protezione contro le sovratensioni Tipo 2, DG M DC ACI 1250 FM
  • Scaricatore modulare estraibile
  • Per applicazioni DC, larghezza di 6 moduli DIN
  • Segnalazione meccanica dello stato di funzionamento / guasto
  • Scaricatore di Tipo 2 simile a EN / IEC 61643-41
  • Costituito da combinazione interruttore / gap a scintilla
  • Particolarmente per uso in apparecchiature di ricarica DC fino a 1.250 V
  • Tensione continua massima di esercizio (+ --> -): 1250 V CC
  • Corrente di scarica nominale (8/20 µs): 10 kA
  • Massima corrente di impulso nominale (8/20 µs): 20 kA
  • Massima capacità di sopportare cortocircuiti (ISCCR): 5 kA
  • Contatto di segnalazione remota flottante come contatto di commutazione


Technical details (Part No. 972150)
  • Classificazione SPD simile a EN 61643-41 / IEC 61643-41 — Tipo 2
  • Corrente di scarica nominale (8/20 µs) (In) — 10 kA
  • Massima corrente di impulso nominale (8/20 µs) (Imax) — 20 kA
  • Massima capacità di sopportare cortocircuiti (ISCCR) — 5 kA
  • Tipo di contatto di segnalazione remota — contatto di commutazione
  • Dati tecnici estesi — vedere documentazione variante


Additional product information / Tender specification (Part No. 972150)
  • Dispositivo di protezione contro le sovratensioni Tipo 2, DG M DC ACI 1250 FM
  • Scaricatore modulare estraibile
  • Per applicazioni DC, larghezza di 6 moduli DIN
  • Segnalazione meccanica dello stato di funzionamento / guasto
  • Scaricatore di Tipo 2 simile a EN / IEC 61643-41
  • Costituito da combinazione interruttore / gap a scintilla
  • Particolarmente per uso in apparecchiature di ricarica DC fino a 1.250 V
  • Tensione continua massima di esercizio (+ --> -): 1250 V CC
  • Corrente di scarica nominale (8/20 µs): 10 kA
  • Contatto di segnalazione remota flottante come contatto di commutazione
  • Testato per vibrazioni e urti secondo EN 60068
  • Conforme a IEC 61851-23


Technical specifications
  • Famiglia di prodotti: DEHNguard ME/SE DC ... (FM)
  • Progettazione: scaricatore combinato modulare (parte di base + modulo di protezione estraibile)
  • Uso previsto: circuiti DC, incluse apparecchiature di ricarica DC (varianti fino a 1250 V CC)
  • Segnalazione remota: contatto di commutazione flottante (a seconda della variante)
  • Dispositivo DCD: impedisce danni da incendio dovuti ad archi di commutazione DC (a seconda della variante)
  • Classificazione SPD: Tipo 1+2 o Tipo 2 a seconda della variante e configurazione
  • Corrente di scarica nominale (8/20 µs): valori tipici 10 kA o 12,5 kA (dipende dalla variante)
  • Massima corrente di impulso nominale (8/20 µs): fino a 20 kA
  • Corrente di impulso da fulmine (10/350 µs): es. 5 kA su varianti combinate (ME)
  • Livelli di protezione della tensione (Up): dipendono dalla variante (esempi: <0,5 kV, <1,25 kV, <2,0 kV, <3,0 kV)
  • Capacità di sopportare cortocircuiti (SCCR): dipendente dalla variante (esempi: 5 kA, 300 A, 25 kA ecc. a seconda del modello e delle condizioni del fusibile di protezione)
  • Tensione continua massima di esercizio (UC): esempi di varianti: 60 V CC, 242 V CC, 550 V CC, 900 V CC, 1000 V CC, 1250 V CC
  • Larghezze dei moduli: varianti da 1,5 moduli fino a 6 moduli DIN (a seconda del modello)
  • Segnalazione guasti: bandierina meccanica verde / rossa nella finestra di ispezione
  • Sostituzione dei moduli: sistema di bloccaggio estraibile senza attrezzi con pulsante di rilascio
