Limitatore di sovratensione di tipo 2 DG ME DC Y 1000 FM

per impianto elettricodi telesegnalazioneper alimentazione continua

Breve descrizione
Scaricatore di sovratensioni modulare per applicazioni in corrente continua con contatto di segnalazione remota flottante.

Caratteristiche principali

• Scaricatore combinato universale composto da una parte base e un modulo di protezione inseribile
• Concetto del dispositivo sviluppato specificamente per l'uso in circuiti in corrente continua
• Potente dispositivo di commutazione DC (DCD) che previene danni da incendio causati da archi di commutazione in corrente continua
• Uso senza fusibile di protezione aggiuntivo in applicazioni definite
• Indicazione stato di funzionamento / guasto tramite bandierina verde / rossa nella finestra di ispezione
• Sostituzione agevole dei moduli di protezione senza attrezzi grazie al sistema di bloccaggio con pulsante di rilascio del modulo
• Contatto di segnalazione remota flottante (contatto invertente)
• Design modulare inseribile; larghezza di 6 moduli DIN

Dettagli prodotto / Specifiche di gara

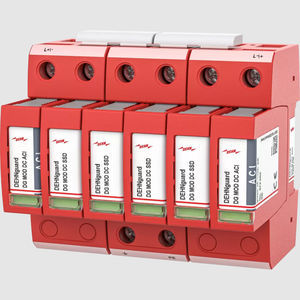

Dispositivo di protezione contro le sovratensioni Tipo 2, DG M DC ACI 1250 FM
Scaricatore modulare inseribile per applicazioni DC, larghezza di 6 moduli DIN
Indicazione meccanica dello stato di funzionamento / guasto
Scaricatore di Tipo 2 conforme a EN / IEC 61643-41
Costituito da combinazione interruttore/varistore a scintilla
Specificamente per l'uso in apparecchiature di ricarica DC fino a 1.250 V DC
Tensione continua di esercizio massima (+ --> -): 1250 V DC
Corrente nominale di scarica (8/20 µs): 10 kA
Contatto di segnalazione remota flottante come contatto invertente
Testato contro vibrazioni e urti secondo EN 60068
Conforme a IEC 61851-23

Dettagli tecnici (tabella)
Classificazione SPD simile a EN IEC 61643-41: Tipo 2
Corrente nominale di scarica (8/20 µs) (In): 10 kA
Corrente di impulso nominale massima (8/20 µs) (Imax): 20 kA
Capacità massima di sopportare cortocircuiti (ISCCR): 5 kA
Tipo di contatto di segnalazione remota: contatto invertente

Applicazione / Descrizione funzionale
Scaricatore combinato universale con parte base e modulo di protezione inseribile per la protezione delle installazioni di utenza in bassa tensione contro le sovratensioni.
Concetto del dispositivo e dispositivo di commutazione DCD progettati per un funzionamento sicuro nei circuiti in corrente continua e per l'uso in apparecchiature di ricarica DC fino a 1.250 V DC.
Indicazione meccanica dello stato di funzionamento / guasto e sostituzione agevole dei moduli di protezione senza attrezzi.

Specifiche tecniche

• Brand: DEHN
• Tipo / Modello: DEHNguard M DC ACI 1250 FM
• Nr. parte: 972150
• GTIN (EAN): 4013364530850
• Tensione continua max di esercizio: 1250 V DC
• Corrente nominale di scarica (8/20 µs): 10 kA
• Corrente di impulso nominale max (8/20 µs): 20 kA
• Capacità max di sopportare cortocircuito (ISCCR): 5 kA
• Segnalazione remota: contatto invertente flottante
• Larghezza: 6 moduli DIN (modulare, inseribile)
• Norme / Test: EN / IEC 61643-41 (Tipo 2), EN 60068 (vibrazioni/urti), IEC 61851-23
• Unità di imballaggio: 1 ST
