Laser di posizionamento di allineamento Delta F

blurossoverde

Panoramica del prodotto

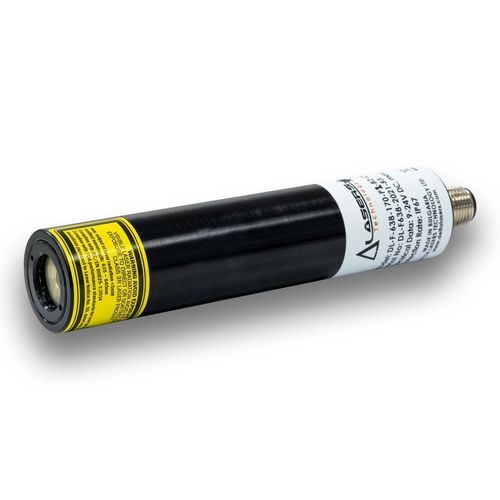

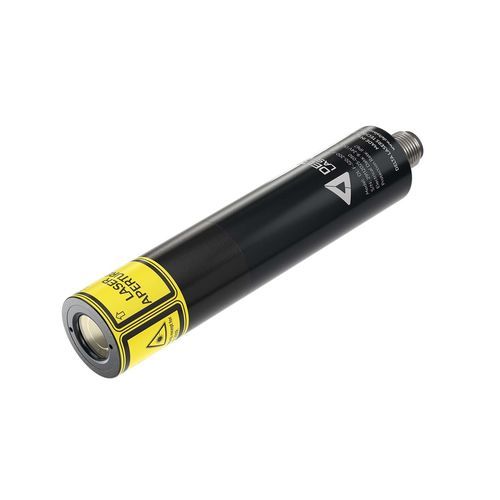

Il modulo laser di posizionamento Delta F Series consente un allineamento preciso e un posizionamento affidabile per la lavorazione dei pezzi e l'automazione industriale. Disponibile con diodi rossi, verdi e blu, la testa laser compatta Ø25 mm offre proiezioni fisse a linea, croce o punto con potenze ottiche da 1 mW a 200 mW. Funziona a 9–24 V DC e dispone di un corpo cilindrico in alluminio anodizzato e di una staffa di montaggio in alluminio per un'efficace dissipazione del calore e funzionamento continuo in ambienti gravosi.

Caratteristiche principali

• Design compatto Ø25 mm, grado di protezione IP67
• Scocca elettricamente isolata
• Opzioni di potenza costante
• Durata stimata del laser: 30.000 h
• Garanzia 2 anni
• Tipi di proiezione disponibili: Linea, Croce, Punto
• Profili di linea: Omogeneo o Gaussiano
• Angoli di proiezione: 5°–110° (linea omogenea)

Specifiche del prodotto
Potenza laser in uscita: 1 mW – 200 mW (esempi: 5, 10, 20, 35, 50, 80, 90, 100, 120, 170, 200 mW)
Lunghezze d'onda: 445 nm, 450 nm, 505 nm, 515 nm, 520 nm, 635 nm, 637 nm, 638 nm (Rosso/Verde/Blu)
Classe laser: 1, 2, 2M, 3R
Tecnologia: Diodo laser
Tensione di alimentazione: 9–24 V DC
Temperatura di esercizio: -10° a +60° C
Temperatura di stoccaggio: -40° a +85° C
Protezione elettrica: Protezione contro inversione di polarità
Grado di protezione: IP67
Protezione agli urti: IK10
Montaggio: Soluzioni di montaggio standard e personalizzate disponibili

Specifiche tecniche
Diametro della testa: Ø25 mm; Dimensioni: Ø25 x 109 mm; Peso: 105 g
Messa a fuoco: Fuoco fisso
Profili di proiezione: Punto (B1), Linea (B2), Croce (B3)
Ottiche di linea: Gaussiana (CL) 90°–110°; Ottiche lineari omogenee precise (PL) con angoli 30°, 45°, 60°, 90°, 110° – adatte per visione artificiale e ispezione ad alta velocità
Modulazione digitale (PWM): 0V–3,3V/5V/Vin; 5 kHz disponibile su richiesta
Scocca: Scocca cilindrica in alluminio anodizzato con staffa in alluminio
Garanzia: 2 anni; Durata stimata: 30.000 h
