Modulo diodo laser ad onda continua Delta VXS

CWa stato solidorosso

Panoramica

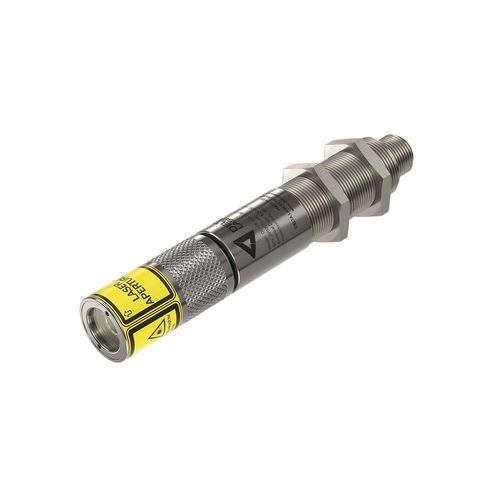

I laser della Delta VXS Series sono alloggiati in un corpo industriale in acciaio inox con messa a fuoco manuale regolabile. Progettati per l'integrazione in sistemi di imaging, sensori e macchine di processo, offrono profili di proiezione selezionabili (punto, linea, croce) con larghezza del fascio ridotta e ri-regolazione senza utensili dopo la variazione della distanza di proiezione. Lunghezze d'onda disponibili: verde, rosso e IR; potenze ottiche da 1 mW a 200 mW. Alimentazione: 9–24 V DC. Unità con protezione IP67, meccanica resistente alle vibrazioni, componenti ottici di precisione e vita utile superiore a 20.000 ore.

Caratteristiche principali

• Potenza ottica fino a 200 mW
• Lunghezze d'onda: 505–808 nm (verde, rosso, IR)
• Caso in acciaio inox con protezione IP67
• Messa a fuoco manuale, regolabile senza utensili
• Opzione corpo elettricamente isolato
• Potenza di uscita costante e modulazione PWM disponibile
• Vita prevista > 20.000 h; garanzia 2 anni
• Profili di proiezione: Punto, Linea, Croce

Specifiche tecniche

• Famiglia modello: Delta VXS Series
• Materiale del corpo: Acciaio inossidabile (opzione isolamento elettrico)
• Grado di protezione: IP67
• Grado di resistenza agli urti: IK10
• Profili di proiezione: Punto / Linea / Croce
• Opzioni di potenza in uscita: 5, 10, 20, 35, 50, 80, 90, 100, 120, 170, 200 mW
• Opzioni di lunghezza d'onda: 505, 515, 520, 635, 637, 638, 640, 808 nm
• Classi laser: Classe 3A, Classe 3R
• Messa a fuoco: Manuale, regolabile senza utensili
• Profili di linea: Gaussiano (90°–110°) e omogeneo con angoli 20°/30°/45°/60°/90°/110°
• Modulazione PWM: 0V–3,3V/5V/Vin; 5 kHz disponibile su richiesta
• Tensione di ingresso: 9–24 V DC
• Protezione elettrica: Protezione contro inversione di polarità
• Filettatura corpo: M18x1 (montaggio a regolazione fine); soluzioni di montaggio standard e su misura disponibili
• Dimensioni: Ø20 x 146 mm
• Peso: 200 g
• Temperatura di esercizio: -10 °C a +60 °C; stoccaggio: -40 °C a +85 °C
• Vita prevista: > 20.000 h
• Garanzia: 2 anni
