Laser di posizionamento di allineamento Delta VX

visibiledi lunghezza d'onda multiplablu

Panoramica del prodotto

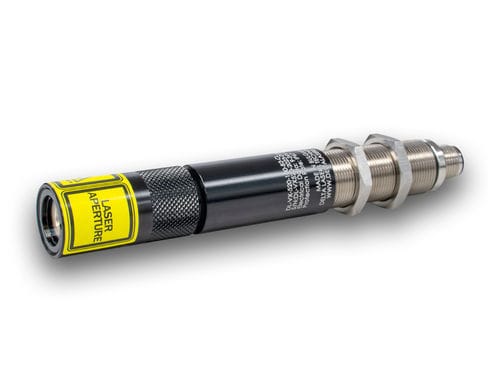

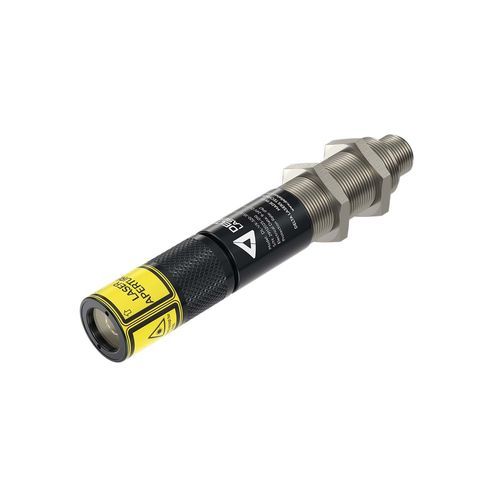

La serie Delta VX è un laser di posizionamento industriale con messa a fuoco regolabile, progettato per allineamenti precisi, lavorazione di pezzi e applicazioni di visione artificiale. Disponibile in violetto, blu, verde e rosso, con potenze fino a 150 mW. L'involucro compatto Ø20 mm in alluminio anodizzato include filettatura M18x1 per installazione e regolazione fine. Modalità di proiezione: punto, linea gaussiana o uniforme, pattern DOE multi-linea e proiezione a croce. Progettazione con protezione IP67 e resistenza alle vibrazioni. Alimentazione: 9–24 V DC.

Caratteristiche principali

• Design compatto con corpo Ø20 mm
• Protezione IP67 (resistente a polvere e acqua)
• Involucro elettricamente isolato
• Messa a fuoco manuale (varianti con messa a fuoco fissa disponibili)
• Potenza di uscita costante
• Durata tipica >20.000 h
• Garanzia 2 anni
• Modalità di proiezione: punto, linea, croce; supporta pattern DOE multi-linea

Specifiche del prodotto
Potenza laser in uscita: 5 mW, 10 mW, 20 mW, 35 mW, 50 mW, 80 mW, 90 mW, 100 mW, 120 mW, 150 mW
Lunghezze d'onda: 405 nm, 445 nm, 450 nm, 520 nm, 635 nm, 637 nm, 638 nm
Classe laser: 1, 2, 2M, 3R
Colori: violetto, blu, verde, rosso
Tecnologia: laser a diodo
Temperatura di esercizio: -10 °C a +60 °C
Temperatura di stoccaggio: -40 °C a +85 °C
Tensione di ingresso: 9–24 V DC
Protezione elettrica: protezione contro inversione di polarità
Profili di proiezione: Punto (B1), Linea (B2), Croce (B3)
Linea gaussiana: CL 90°–110°
Linea omogenea (angoli ventaglio): 20°, 30°, 45°, 60°, 90°, 110°
Messa a fuoco: manuale (MF) o fissa (F)
Modulazione digitale (PWM): 0 V–3,3 V/5 V/Vin, 5 kHz (su richiesta)
Corpo: alluminio anodizzato, filettatura M18x1
Dimensioni e peso: Ø20 x 146 mm, 100 g
Grado di protezione: IP67
Grado di resistenza agli urti: IK10
Montaggio: filettatura M18x1 regolabile; soluzioni di montaggio standard e personalizzate disponibili

Specifiche tecniche

• Famiglia modello: Delta VX Series
• Diametro corpo: Ø20 mm
• Materiale corpo: alluminio anodizzato
• Filettatura di montaggio: M18x1 (regolabile)
• Potenti disponibili: 5 mW a 150 mW (più step)
• Lunghezze d'onda disponibili: 405, 445, 450, 520, 635, 637, 638 nm
• Tipi di proiezione: punto, linea gaussiana, linea omogenea, croce, pattern DOE
• Opzioni di messa a fuoco: manuale o fissa
• Modulazione: PWM 0 V–3,3 V/5 V/Vin (5 kHz su richiesta)
• Intervallo temperatura di esercizio: -10 °C a +60 °C
• Intervallo temperatura di stoccaggio: -40 °C a +85 °C
• Grado di protezione: IP67
• Protezione agli impatti: IK10
• Dimensioni e peso: Ø20 x 146 mm, 100 g
• Alimentazione elettrica: 9–24 V DC con protezione contro inversione di polarità
• Durata tipica: >20.000 h
