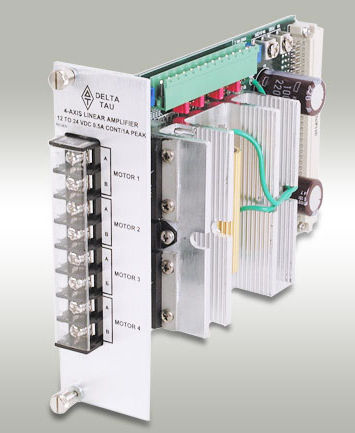

L'AMP 1 è un amplificatore lineare nel fattore forma dello scaffale di 3U UMAC destinato per determinare la piccola CC ha spazzolato il tipo motori, galvanometri, motori piezoelettrici, motori di bobina di voce, o dispositivi di azionamento idraulico proporzionali. Questo amplificatore fornisce quattro 40 amplificatori lineari continui di W (60 W intermittenti per 2 secondi). L'amplificatore lineare di amp 1 può essere collegato convenientemente al regolatore di PMAC via ACC-24E2A o ACC-24E3 (potere soltanto). La tensione massima del bus per questo amplificatore è CC 24V e la valutazione continua per ogni azionamento è 0,5 A. Gli amplificatori su questo prodotto produrranno un corrente o una tensione che sono proporzionali all'input di tensione. L'amplificatore può ricevere la sua alimentazione elettrica di logica (15 VCC) dal rifornimento 3U-power e la tensione del bus è assicurata da un rifornimento separato.
CARATTERISTICHE DI HARDWARE
Valutazioni dell'amplificatore
Valutazioni della corrente d'uscita
0,5 un picco di Continuous/1.0A
Valutazioni potenza di uscita
0,040 chilowatt (0,0241 HP) a 24 VCC
I tipi del motore hanno sostenuto
Spazzola di CC
Piezoelettrico
Galvanometro
Bobina di voce
Idraulico
---
