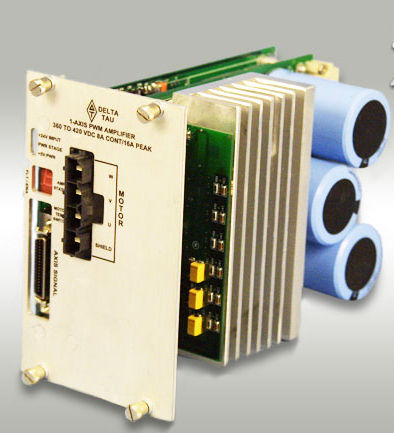

Amplificatore di corrente 3U081 series

elettronicoper racka modulazione di larghezza di impulso

Questo singolo-asse, amplificatore diretto di PWM è destinato per inserire in una cremagliera standard di 3U UMAC. È inteso per l'azionamento l'induzione di CA, dei motori senza spazzola, lineari e spazzolati a magnete permanente di CC. Ha una valutazione corrente di 8.0 A Continuous/16.0 un picco. Questo azionamento funzionerà direttamente fuori delle condutture di alimentazione metalliche al pannello posteriore, ad in genere 110 VCA o a 230 monofasi a tre fasi o di VCA, con ridurre le imposte adatto. Un gruppo di alimentazione esterno di +24 VCC @1A (regolato o non stabilizzato) è richiesto per alimentazione di logica permettendo che l'utente controlli esclusivamente l'alimentazione del motore da alimentazione di logica di controllo. Gli amplificatori sono connessi ad un regolatore di PMAC via ACC-24E2, ACC-24E2M, ACC-24E3 (alimentazione PMAC soltanto), ACC-8F o ACC-8FS. Questi amplificatori dell'azionamento sono destinati per ricevere l'ordine digitale diretto di tensione del motore del logica-livello PWM dal regolatore di PMAC e per convertirli in alta tensione per controllo del motore. Assicurano la conversione di alimentazione, le risposte correnti di senso del motore al regolatore di PMAC e la protezione completa del sistema. Ogni azionamento inoltre accetta i sensori termici di sovraccarico del motore per azionamento interrotto sul motore sopra la temperatura. Il regolatore ospite fornisce tutte le altre funzioni di controllo del motore.
