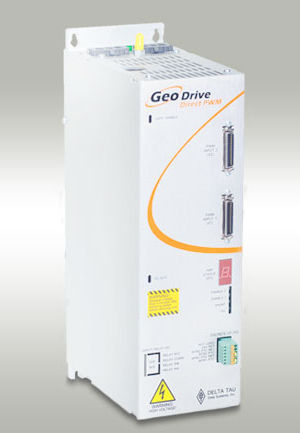

Servo-amplificatore AC PWM series

con PWM2 assi

Geo Direct PWM Drive è un amplificatore PWM diretto a 2 assi controllato direttamente da un controllore PMAC2, Turbo PMAC2 o Power PMAC. L'interfaccia diretta-PWM accetta i segnali on/off dei transistor di potenza dal controllore PMAC2 o Power PMAC, fornendo al contempo un feedback digitale di fase e lo stato dell'azionamento al controllore per il funzionamento ad anello chiuso. L'interfaccia con l'amplificatore diretto-PWM avviene tramite un cavo standard a 36 pin in stile Mini-D. L'azionamento non ha funzioni di controllo in sé (il PMAC chiude il circuito dell'amplificatore) ma ha le proprie caratteristiche di protezione. L'installazione, la manutenzione e la sostituzione del convertitore di frequenza sono semplificate in quanto il cablaggio è minore (il feedback di posizione e gli I/O non sono collegati al convertitore di frequenza) e non ci sono variabili da impostare o programmi da installare nel convertitore di frequenza. Il controllo completamente centralizzato (controllato dal PMAC) significa che tutti i guadagni e le impostazioni vengono effettuati nel PMAC; non è necessaria alcuna configurazione software dell'azionamento. All'azionamento non è richiesto alcun feedback di posizione o bandiere dell'asse; essi collegano direttamente al PMAC.
