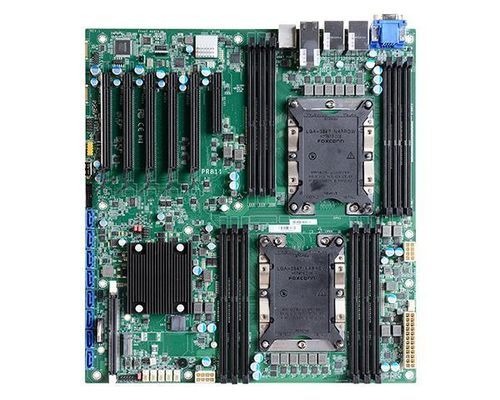

Scheda madre E-ATX PR811-C622

Intel® XeonDDR4-RDIMM16x PCI Express

Panoramica

La PR811-C622 è una scheda madre server EATX progettata per applicazioni edge e industriali. Supporta i processori Intel® Xeon® Scalable di 1ª e 2ª generazione (LGA 3647) e fino a 768 GB di DDR4 su 12 socket ECC RDIMM, orientata a configurazioni ad alte prestazioni, multi‑GPU e con elevata densità di espansione, offrendo I/O esteso e funzionalità storage enterprise.

Caratteristiche principali

• Formato EATX (305 mm x 330 mm)
• Supporta Intel® Xeon® Scalable 1ª & 2ª generazione (LGA 3647), CPU fino a 165W TDP
• 12 × socket 288 pin ECC RDIMM — fino a 768 GB DDR4 (2133/2400/2666/2933 MHz)
• Rete ad alta velocità: 2 × 10GbE Intel® + 2 × GbE Intel®
• Espansione: fino a 5 × PCIe x16 (Gen3), 1 × PCIe x8 (Gen3, open edge), 1 × M.2 2280 M-key (PCIe Gen3 x4 NVMe/SATA)
• Storage: 8 × SATA 3.0 (6 Gb/s) con supporto RAID 0/1/5/10
• Display opzionale: VGA (fino a 1920×1200 @60Hz)
• Slot modulo BMC compatibile SEM2500/SEM2510; IPMI 2.0 disponibile su SKU pertinenti
• Sicurezza: supporto TPM 2.0
• BIOS: Insyde; Certificazioni: CE, FCC, RoHS, UKCA

Specifiche tecniche

• Modello: PR811-C622
• Chipset: Intel® C622
• Supporto processore: Intel® Xeon® Scalable 1ª & 2ª generazione (LGA 3647); esempi di CPU elencati dal fornitore (TDP variabili per SKU)
• Memoria: 12 × 288 pin ECC RDIMM, fino a 768 GB DDR4 (2133/2400/2666/2933 MHz)
• Grafica/Display: 1 × VGA (opzionale), fino a 1920×1200 @60Hz
• Slot di espansione: 5 × PCIe x16 (Gen3), 1 × PCIe x8 (Gen3, open edge), 1 × M.2 2280 M-key (PCIe Gen3 x4 NVMe/SATA), 1 × slot modulo BMC (SEM2500/SEM2510)
• Ethernet/Rete: 2 × Intel® I210AT (1GbE), 1 × Intel® x557-AT2 (10GbE); I/O posteriore tipico: 2 × GbE (RJ-45), 2 × 10GbE
• I/O posteriore rappresentativo: IPMI 2.0 (su SKU specifici), 1 × RS-232 (DB-9), 4 × USB 3.2 Gen1, stack USB 2.0 opzionale, 1 × VGA (opt.)
• I/O interno: 1 × RS-232, 2 × USB 3.2 Gen1, 2 × USB 2.0, 1 × USB 2.0 verticale Tipo A
• Audio: codec ALC887
• Storage: 8 × SATA 3 (6 Gb/s); RAID 0/1/5/10 supportato
• SMBus: 1 × SMBus; Watchdog: reset sistema programmabile 1–255 s
• Sicurezza: TPM 2.0
• Connettori alimentazione: 8‑pin ATX 12V, 24‑pin ATX
• Batteria RTC: CR2032
• Supporto OS: Windows 10 IoT Enterprise LTSB RS5 (64-bit), Windows Server 2016/2019, Linux
• Ambiente: Operativo 0–40°C; Stoccaggio −40–85°C; Umidità 5–90% RH
• Dimensioni: 305 mm × 330 mm (EATX)
• Paese d'origine: Taiwan

Certificazioni e compatibilità

• Certificazioni: CE, FCC, RoHS, UKCA
• I moduli e gli SKU opzionali possono modificare le funzionalità (BMC/IPMI, VGA)
