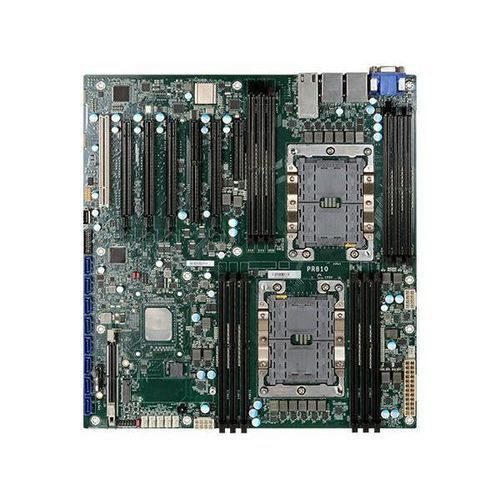

Scheda madre E-ATX PR810-C622

Intel® XeonDDR4 SDRAMDDR4-RDIMM

Panoramica
La PR810-C622 è una scheda madre server EATX di DFI, progettata per applicazioni edge server e industriali. Supporta processori Intel® Xeon® Scalable di 1ª e 2ª generazione (LGA 3647), offre ampia capacità di memoria e molteplici opzioni di espansione per I/O e storage ad alto throughput.

Caratteristiche principali

• Factor di forma: EATX (305 mm x 330 mm)
• Supporto CPU: Intel® Xeon® Scalable 1ª/2ª generazione (LGA 3647), fino a 165W TDP
• Chipset: Intel® C622
• Memoria: 12 x 288 pin ECC RDIMM, fino a 768 GB; DDR4 fino a 2933 MHz; supporto Intel DC Persistent Memory
• Espansione: 4 x PCIe x16 (Gen3), 1 x PCIe x8 (Gen3, open edge), 1 x PCI, 1 x M.2 M-key 2280 (PCIe Gen3 x4 NVMe/SATA), slot modulo BMC (SEM2500/2510), 1 x slot proprietario 100GbE
• Archiviazione & RAID: 8 x SATA III (6 Gb/s) con RAID 0/1/5/10
• Networking: 2 x Intel® 10GbE (x557-AT2), 2 x Intel® GbE (I210AT); I/O posteriore: 2 x GbE (RJ-45) e 2 x 10GbE
• I/O posteriore e interni: RS-232 (DB-9) posteriore e interno, 4 x USB 3.1 Gen1 posteriori, vari header USB interni, VGA opzionale, condivisione IPMI opzionale con i210AT
• Sicurezza & gestione: TPM 2.0 opzionale, slot modulo BMC per gestione remota
• Alimentazione: connettori ATX standard (8-pin ATX 12V, 24-pin ATX); consumi per rail dettagliati nel datasheet
• Sistemi operativi: Windows 10 IoT Enterprise LTSC RS5 (64-bit), Windows Server 2016/2019, Linux
• Ambiente: funzionamento 0 a 40°C; stoccaggio -40 a 85°C; umidità 5 a 90% RH
• Affidabilità & certificazioni: MTBF 450.938 h @ 25°C (Telcordia Issue 4); certificazioni CE, FCC, RoHS, UKCA

Elenco imballo e ordini

• Contenuto standard: 1 x scheda madre PR810-C622, 1 x I/O shield, 1 x vite M.2 per 2280 (A32-112016-041G), 1 x clip CPU (348-436471-100G)
• Opzionale: moduli SEM2500/2510 forniti in base al P/N ordinato
• Paese di origine: Taiwan
• Più SKU/configurazioni disponibili (vedere informazioni d'ordine per varianti PR810-C622IR / IRV / IRI)

Specifiche tecniche

• Modello: PR810-C622 (EATX)
• Socket CPU: LGA 3647; supporta Intel® Xeon® Scalable Platinum/Gold/Silver/Bronze (1ª & 2ª generazione)
• Chipset: Intel® C622
• Memoria: 12 x 288-pin ECC RDIMM, fino a 768 GB; DDR4 fino a 2933 MHz; supporto Intel DC Persistent Memory
• BIOS: Insyde
• Display: 1 x VGA opzionale
• Interfacce di espansione: 4 x PCIe x16 (Gen3), 1 x PCIe x8 (Gen3, open edge), 1 x PCI, 1 x M.2 M-key 2280 (PCIe Gen3 x4 NVMe/SATA), 1 x slot BMC, 1 x slot di estensione 100GbE
• SATA: 8 x SATA 3 (6 Gb/s) con RAID 0/1/5/10
• Ethernet: 2 x Intel® I210AT (GbE), 1 x Intel® x557-AT2 (10GbE)
• USB: Posteriore 4 x USB 3.1 Gen1; header interni: USB 2.0 (2x), header USB 3.1 Gen1 (2x), 1 x USB 2.0 Type-A verticale
• Seriale: Posteriore 1 x RS-232 (DB-9); interno 1 x RS-232
• Codec audio: ALC887
• Watchdog: reset programmabile via software (1–255 s/min)
• Sicurezza: TPM 2.0 opzionale
• Connettori di alimentazione: 8-pin ATX 12V, 24-pin ATX; consumi dettagliati nel datasheet
• Batteria RTC: CR2032
• Sistemi supportati: Windows 10 IoT Enterprise LTSC RS5 (64-bit), Windows Server 2016/2019, Linux
• Temperatura operativa: 0 a 40°C; stoccaggio: -40 a 85°C
• Umidità: funzionamento/stoccaggio 5 a 90% RH
• MTBF: 450.938 h @ 25°C; 305.034 h @ 40°C (Telcordia Issue 4)
• Dimensioni & PCB: EATX 305 mm x 330 mm; spessore PCB 1,8 mm; altezza lato superiore 32 mm; lato inferiore 4,0 mm
• Certificazioni: CE, FCC, RoHS, UKCA
