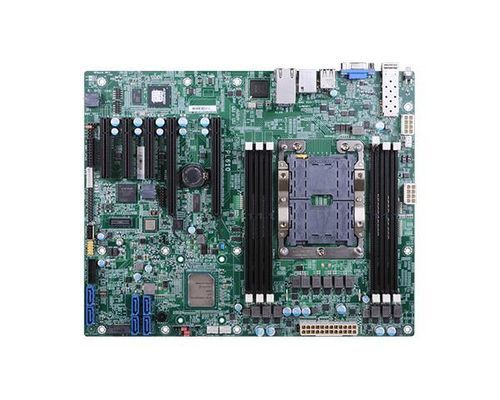

Scheda madre ATX PL610-C622

Intel® XeonDDR4 SDRAMDDR4-RDIMM

PL610-C622 è una scheda madre server ATX basata su processori Intel® Xeon® Scalable e sul chipset Intel® C622, progettata per calcoli ad alta agilità e grande scalabilità in applicazioni industriali e server. È destinata a carichi intensivi come visione macchina, imaging medico, automazione industriale e cloud/edge computing.

Punti chiave

• Piattaforma ATX di livello server ottimizzata per carichi intensivi e grande capacità di memoria
• Sicurezza dei dati avanzata e supporto per gestione remota (IPMI) negli ambienti server
• Elevata espandibilità per schede di espansione e storage NVMe/M.2
• Progettata per applicazioni industriali, medicali e di visione macchina che richiedono throughput sostenuto

Specifiche tecniche

• Processore: Famiglia Intel® Xeon® Scalable, socket LGA 3647, TDP fino a 145W (esempi: Gold 6138T/6138/6130T/6130/6126T/6126; Gold 5120T/5119T/5118; Silver 4116T/4116/4114T/4110/4109T; Bronze 3106)
• Chipset: Intel® C622
• Memoria: Sei slot 288-pin ECC RDIMM, fino a 384 GB; DDR4 1600/1866/2133/2400/2666 MHz
• BIOS: Insyde SPI 128 Mbit
• Video / Grafica: 1 x VGA; supporto display singolo/doppio tramite VGA
• Espansione / Interfacce: 2 x PCIe x16 (Gen3), 1 x PCIe x8 (Gen3, open edge), 2 x PCIe x4 (Gen3), 1 x M.2 2280 M key (PCIe Gen3 x4 NVMe/SATA)
• Storage / SATA: 6 x SATA 3.0 (fino a 6 Gb/s) con supporto RAID 0/1/5/10
• Controller di rete: GbE: i350-AM2; 10GbE: CS4227; IPMI PHY: RTL8211F
• I/O posteriori: 2 x GbE (RJ-45), 1 x LAN IPMI dedicata, 1 x fibra 10 GbE, 1 x VGA, 2 x USB 2.0 (posteriori), 1 x PS/2 (mini-DIN-6)
• I/O interni: 1 x RS-232 (passo 2,54 mm), 2 x USB 2.0 (passo 2,54 mm), 1 x USB 2.0 verticale, 2 x USB 3.0 interni
• Audio: Codec audio: N/A
• SMBus: 1 x SMBus
• Watchdog: Reset di sistema, programmabile via software da 1 a 255 secondi
• Sicurezza: TPM: Infineon TPM 2.0 (opzionale)
• Alimentazione: Tipo ATX; connettori: 8-pin ATX 12V e 24-pin ATX
• Consumo (es. 5120T): Tipico: 3.3V @ 0.42A (1.386 W); 5V @ 2.33A (11.65 W); 12V @ 2.34A (28.08 W). Max: 3.3V @ 0.43A (1.419 W); 5V @ 2.4A (12.0 W); 12V @ 12.51A (150.12 W)
• Batteria RTC: CR2032
• Supporto OS: Windows 10 IoT Enterprise LTSB RS1 (64-bit), Windows Server 2012 R2, Windows Server 2016, Linux
• Ambiente: Temperatura operativa: 0 a 60 °C; stoccaggio: -40 a 85 °C. Umidità: 5 a 90% RH (operativo/stoccaggio). MTBF: 493.780 h @25°C; 290.407 h @45°C; 187.006 h @60°C (Telcordia Issue 4, GB/GC)
• Meccanica / Dimensioni: Form factor ATX 305 mm x 244 mm (12,0" x 9,6")
