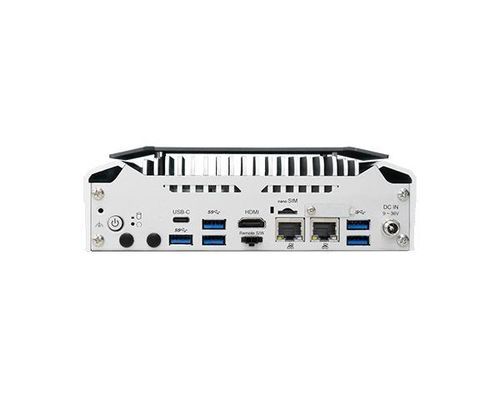

PC espansione EC70A-MTH

edgeembeddedsu guida DIN

Panoramica
Sistema embedded fanless EC70A-MTH con processori Intel® Core™ Ultra, progettato per applicazioni industriali IoT ed edge. Supporta doppio display (HDMI + USB-C DP Alt Mode), memoria LPDDR5 6400MHz dual-channel, espansione M.2 per moduli 4G/5G e ampio I/O con più porte Ethernet e interfacce COM. Disponibile con profili termici senza ventola (15W) o con ventola (28W) e ingresso DC 9~36V per installazioni flessibili.

Caratteristiche principali

• Opzioni CPU: Intel® Core™ Ultra 7 e Ultra 5
• Doppio display: HDMI e USB-C (DisplayPort Alt Mode)
• Memoria: LPDDR5 6400MHz dual-channel, 16GB saldata (espandibile a 32GB su richiesta)
• Supporto M.2 B-key per moduli 4G/5G (M.2 3042/3052) con slot SIM
• I/O completo: porte Ethernet Gigabit e 2.5G multiple, più USB 3.2, USB Type-C, fino a 4 porte COM
• Ingresso DC a ampia gamma (9~36V) e opzione fanless per ambienti a basso consumo e bassa rumorosità
• Certificazioni: CE, FCC Class A, RoHS, UKCA

Conformità e certificazioni
CE, FCC Class A, RoHS, UKCA

Documentazione prodotto
Scheda tecnica disponibile (PDF).

Specifiche tecniche

• Nome modello: EC70A-MTH
• Processore: Intel® Core™ Ultra 7 155U (12 core, 12M Cache, 1.7GHz base, fino a 4.9GHz) o Intel® Core™ Ultra 5 125U (12 core, 12M Cache, 1.3GHz base, fino a 4.3GHz); TDP: 15W (fanless) o 28W (con ventola)
• Grafica: Intel® Arc™ Graphics; DirectX 12, OpenGL 4.6, Vulkan 1.2
• Display: 1 x HDMI (fino a 4096 x 2160 @24Hz), 1 x DP (fino a 4096 x 2304 @60Hz); Supporto multi-display tramite HDMI + Type-C DP Alt. Mode
• Memoria: LPDDR5 6400MHz dual channel saldata 16GB (espandibile fino a 32GB su richiesta)
• BIOS: AMI SPI 256Mbit
• Storage interno: 1 x M.2 2280 M key (PCIe x4/SATA)
• Interfacce di espansione: 1 x M.2 M key 2280 (PCIe x4/SATA); 1 x M.2 B key 3052 (USB 3.0/2.0, PCIe x1, SATA) con slot SIM per 4G/5G; 1 x M.2 E key 2230 (PCIe x1/USB2.0)
• Ethernet (controller): 2 x Intel® I226IT (10/100/1000/2500 Mbps), 1 x Intel® I210IT (10/100/1000 Mbps)
• I/O frontale: 1 x GbE (RJ-45) Intel® i210AT (supporta OOB); Porte seriali: COM1 RS-232/422/485; COM2/3 RS-232; COM4 RS-232/422/485 o DIO a 8 bit (selezionabile con jumper)
• I/O posteriore: 2 x Ethernet 2.5G (RJ-45); USB: 5 x USB 3.2 + 1 x USB Type-C O 4 x USB 3.2 + 1 x USB 2.0 (tramite impostazione BIOS) + 1 x USB Type-C
• Pulsanti e indicatori: 1 x pulsante di accensione, 1 x pulsante reset; LED: 1 x Power LED, 1 x HDD LED
• Watchdog: Reset sistema, intervallo programmabile da 1 a 255 secondi
• Sicurezza: TPM 2.0 supportato
• Alimentazione: Ingresso DC ampio 9~36V tramite jack DC
• Supporto OS: Windows 10 IoT Enterprise 64-bit; Windows 11 IoT Enterprise LTSC 2024; Linux (solo UEFI)
• Temperatura operativa: Fanless (TDP CPU 15W): -20 a 60°C (con SSD wide-temp); Con ventola (TDP CPU 28W): -20 a 70°C (con SSD wide-temp)
• Temperatura di stoccaggio: -20 a 85°C
• Umidità relativa: 5 a 95% RH (senza condensa)
• Costruzione: Alluminio + metallo in alluminio
• Montaggio: Parete, VESA, guida DIN
• Dimensioni (L x A x P): 181.6 mm x 57 mm x 118.4 mm
• Peso: TBD
• Shock: Operativo IEC 60068-2-27 Test Ea: Half-Sine, 3G @ 11 ms, 18 shock ±X, ±Y, ±Z (ogni asse 3 volte)
• Vibrazioni: Operativo IEC 60068-2-64 Test Fh: Random, 1 Grms @ 5–500 Hz, 30 min; Non operativo IEC 60068-2-6 Test Fc: Sweep Sine, 3 Grms @ 10–500 Hz, 30 min
• Certificazioni: CE, FCC Class A, RoHS, UKCA
• Contenuto confezione: 1 x sistema EC70A-MTH; 3 x viti per slot M.2; 4 x viti piedino & piedino in gomma; 1 x vite di messa a terra; 1 x cavo per interruttore remoto
• Paese di origine: Taiwan
