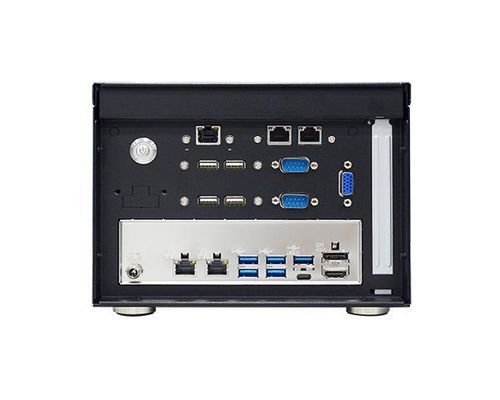

PC box WM130-RPS

edgeda parete12th Generation Intel® Core™

Panoramica

• Sistema da parete per processori Intel® LGA 1700 di 12ª/13ª/14ª generazione, supporto fino a 65W TDP
• Chassis industriale compatto (200 x 145.8 x 210.6 mm) ottimizzato per installazioni con spazio ridotto
• Architettura flessibile con slot PCIe Gen5 x16 e più slot M.2 per I/O e storage scalabili
• Supporta GPU NVIDIA A400/A1000 su singolo slot; modulo OOB DFI opzionale per gestione remota

Caratteristiche principali

• Design industriale compatto per montaggio a parete
• Molteplici opzioni di espansione (PCIe x16 Gen5, chiavi M/E/B M.2)
• Ricca connettività: HDMI 2.0, DP++ 1.2, USB Type-C, porte USB multiple
• Doppia rete 2.5GbE e supporto WiFi 6
• Supporto gestione Out-of-band (OOB) e watchdog
• Ventola con filtro sostituibile adatta ad ambienti industriali

Compatibilità sistema
Supporta un'ampia gamma di processori Intel® LGA 1700 (14ª/13ª/12ª gen) fino a 65W, ad esempio Intel® Core™ i9-14900, i7-14700, i5-14500, i3-14100. Opzioni chipset: Intel® R680E, Q670, H610E.

Memoria e archiviazione
Dual DDR5 SODIMM fino a 64GB (5600MHz) con supporto ECC su SKU selezionate. Archiviazione interna: 1 x vano 2.5" SATA 3.0 e 1 x M.2 2280 M Key (PCIe x4/SATA), più slot M.2 aggiuntivi (2242/3042/3052 B Key, 2230 E Key) per wireless o espansione.

Grafica e display
Intel® UHD Graphics 700 integrata con accelerazione DX12/OpenGL 4.6/Vulkan 1.2. Uscite video: 1 x HDMI 2.0, 1 x DP++ 1.2 e 1 x USB Type-C (fino a 4096x2304 @ 60Hz). Decodifica/encodifica hardware con profili 8K/5K/4K specificati.

Espansione e networking
1 x PCIe x16 (Gen5, Max. 75W) per GPU o acceleratore; più slot M.2 per dispositivi NVMe/SATA; 2 x 2.5GbE (RJ-45). Configurazione USB variabile in base al chipset (R680E/Q670E: fino a 5 x USB 3.2 Gen2 + 1 x USB-C).

Alimentazione, raffreddamento e sicurezza
Ingresso DC ampio 12–28V tramite jack DC o morsettiera a 4 pin opzionale. Raffreddamento: 1 x ventola di sistema da 8 cm con filtro sostituibile. Sicurezza: Nuvoton TPM 2.0. Watchdog: reset di sistema programmabile da 1 a 255 secondi.

Supporto OS e ambiente
Validato per Windows 10 IoT Enterprise 2019. Temperatura operativa: -5° a 50° C; stoccaggio: -40° a 85° C; umidità relativa: 5–95% RH (senza condensa).

Meccanica e certificazioni
Struttura in lamiera con montaggio a parete. Dimensioni (L x A x P): 200 x 145.8 x 210.6 mm. Standard shock/vibrazione e imballaggio includono ISTA Project 1A; certificazioni: da definire. Paese di origine: Taiwan.

Specifiche tecniche

• Modello: WM130-RPS
• Supporto processori: Intel® LGA 1700 12/13/14ª gen (fino a 65W)
• Opzioni chipset: Intel® R680E / Q670 / H610E
• Memoria: Dual DDR5 SODIMM fino a 64GB (5600MHz)
• Uscite grafiche: HDMI 2.0, DP++ 1.2, USB Type-C
• Archiviazione interna: 1 x 2.5" SATA 3.0 + 1 x M.2 2280 M Key
• Espansione: 1 x PCIe x16 (Gen5), multiple slot M.2 (M, E, B keys)
• Networking: 2 x 2.5GbE
• Alimentazione: 12–28V DC (jack DC o morsettiera 4 pin)
• Dimensioni: 200 x 145.8 x 210.6 mm
• Temperatura operativa: -5° a 50° C
